A general controller for managing a toothed-screw crusher

Research article
  • Мансурова Ольга КарибековнаСанкт-Петербургский горный университет императрицы Екатерины II, Санкт-Петербург, Российская Федерация
  • Аксенова Дарья МихайловнаСанкт-Петербургский горный университет императрицы Екатерины II, Санкт-Петербург, Российская Федерация
https://doi.org/10.60797/IRJ.2026.171.74
DOI:
https://doi.org/10.60797/IRJ.2026.171.74
EDN:
GOLMOG
Suggested:
10.04.2026
Accepted:
06.07.2026
Published:
17.09.2026
Issue: № 9 (171), 2026
Issue: № 9 (171), 2026
Rightholder:authors.
License:Attribution 4.0 International (CC BY 4.0)
14
0
XML
PDF

Abstract

The work examines a methodology for applying a generalcontroller in an automated control system for the productivity of a delayed crushing unit. To overcome the limitations imposed by the delay, a Smith predictor is incorporated into the control system architecture. A general controller with a Smith predictor in a closed-loop system with delay makes it possible to reduce the impact of disturbances and ensure high-quality performance in tracking the target crushing capacity. Specifically, it allows for an increase in the range of the object’s time delay, a reduction in the maximum deviations from the nominal rotational speed of the crusher’s rollers, and the stabilisation of crushing throughput.

1. Введение

Одним из основных объектов управления в горно-обогатительных производствах являются шнеко-зубчатые дробилки, используемые на участках растаривания некондиционных флотационных агрегатов. Эксплуатация шнеко-зубчатых дробилок в условиях случайного изменения физико-механических свойств перерабатываемого материала сопровождается существенным снижением качества регулирования технологического процесса. Нестационарность нагрузки вызывает колебания производительности, рост динамических нагрузок на механические элементы дробилки и ускоренный износ рабочих органов. Эти параметры вызывают колебания нагрузки на электроприводы объекта управления — дробилки ДШЗ-500, приводя к изменениям тока, мощности и скорости дробления. Влияние свойств материала, такие как прочность и крепость материала увеличивают сопротивление зубьям, повышая крутящий момент и ток. Абразивность ускоряет износ шнека и зубьев, добавляя неравномерность

,
,
. Влажность провоцирует налипание на шнек, снижая пропускную способность, а крупность (свыше 500 мм) влияет на заполнение камеры, перегружая привод при несоответствии щели разгрузки 50 мм
,
,
. Это приводит к увеличению энергопотребления, снижению надежности оборудования и ухудшению качества подготовки материала для последующих стадий переработки.

В настоящее время для управления подобными объектами используют типовые пропорционально-интегрально-дифференциальные алгоритмы управления, однако такие регуляторы не обеспечивают требуемого качества управления при наличии значительных запаздываний

,
,
. Вследствие этого возникает научно-техническая проблема разработки методов управления, обеспечивающих инвариантность системы к внешним возмущениям и сохранение требуемых показателей качества переходных процессов в условиях изменяющейся среды функционирования объекта. Сложность при решении подобных задач представляет компенсация влияния транспортного запаздывания и случайных возмущающих воздействий в связи с отсутствием зачастую статистических данных по возмущению.

В данной работе предлагается расширить функции типовых регуляторов введением в алгоритм управления встроенных моделей задающего и возмущающего воздействий, компенсирующих влияние среды функционирования, и предиктор Смита в целях ослабления влияния запаздывающих элементов на качество процессов регулирования. Рассматриваемый подход позволяет стабилизировать производительность и подачу качественного материала на последующий участок технологического процесса.

2. Постановка задачи

Для решения задачи требуется разработка структуры системы автоматического управления, учитывающей как динамические свойства объекта, так и характеристики внешних воздействий.

Под объектом управления будем понимать совокупность ленточного накопителя (конвейера) и шнеко-зубчатой дробилки ДШЗ-500 с исполнительными механизмами, упрощенная модель, которая связывает выходную переменную дробилки y(t) и управляющее воздействие u(t), можно представить в виде:

(1)

где:

— коэффициент передачи объекта, равный произведению коэффициентов передачи ленточного конвейера и дробильного агрегата,

— постоянная времени ленточного конвейера,

— постоянная времени дробильного агрегата,

— постоянная времени запаздывания.

Описание объекта (1) можно представить в виде произведения двух передаточных функций:

(2)

где

(3)

Обобщенный регулятор формируется в виде параллельного соединения ПИ- регулятора и регулятора со встроенной моделью возмущения, позволяющая обеспечить нулевую ошибку на возмущающее воздействие, модель которого встроена в контур ошибки

. Возмущающее воздействие приложено ко входу объекта. Предполагается, что получены модели входного и возмущающего воздействий в виде передаточных функций по входу

(4)

где i = 0,1,…,q-1, определяют полюса, порождающие задающие воздействия, и возмущению

(5)

где коэффициенты полинома знаменателя Сj = 0,1,…,l-1, определяют полюса, порождающие возмущающие воздействия.

Вид воздействий определяется значениям q и l полюсов полиномов A(s) и C(s) с ответственно, а параметры воздействий задаются значениями начальных условий. Следует отметить, что рассматриваются модели только сходящихся и незатухающих внешних воздействий, поэтому полюса передаточных функций (4) и (5), порождаемые эти процессы, должны иметь отрицательную вещественную часть либо равную нулю.

Ставится задача построения для объекта управления с передаточной функцией W0(s) обобщенного регулятора со встроенными моделями, определение его структуры и параметров, обеспечивающих в замкнутой системе нулевую ошибку в установившемся режиме при внешних воздействиях, определяемых моделями (4) и (5), и включения в структуру замкнутой системы предиктора Смита для обеспечения требуемых показателей качества переходных процессов.

3. Методика проведения исследований

Структура выработки управляющих воздействий объектом управления с запаздыванием, включающая обобщенный регулятор и предиктор Смита, представлена на рис. 1.

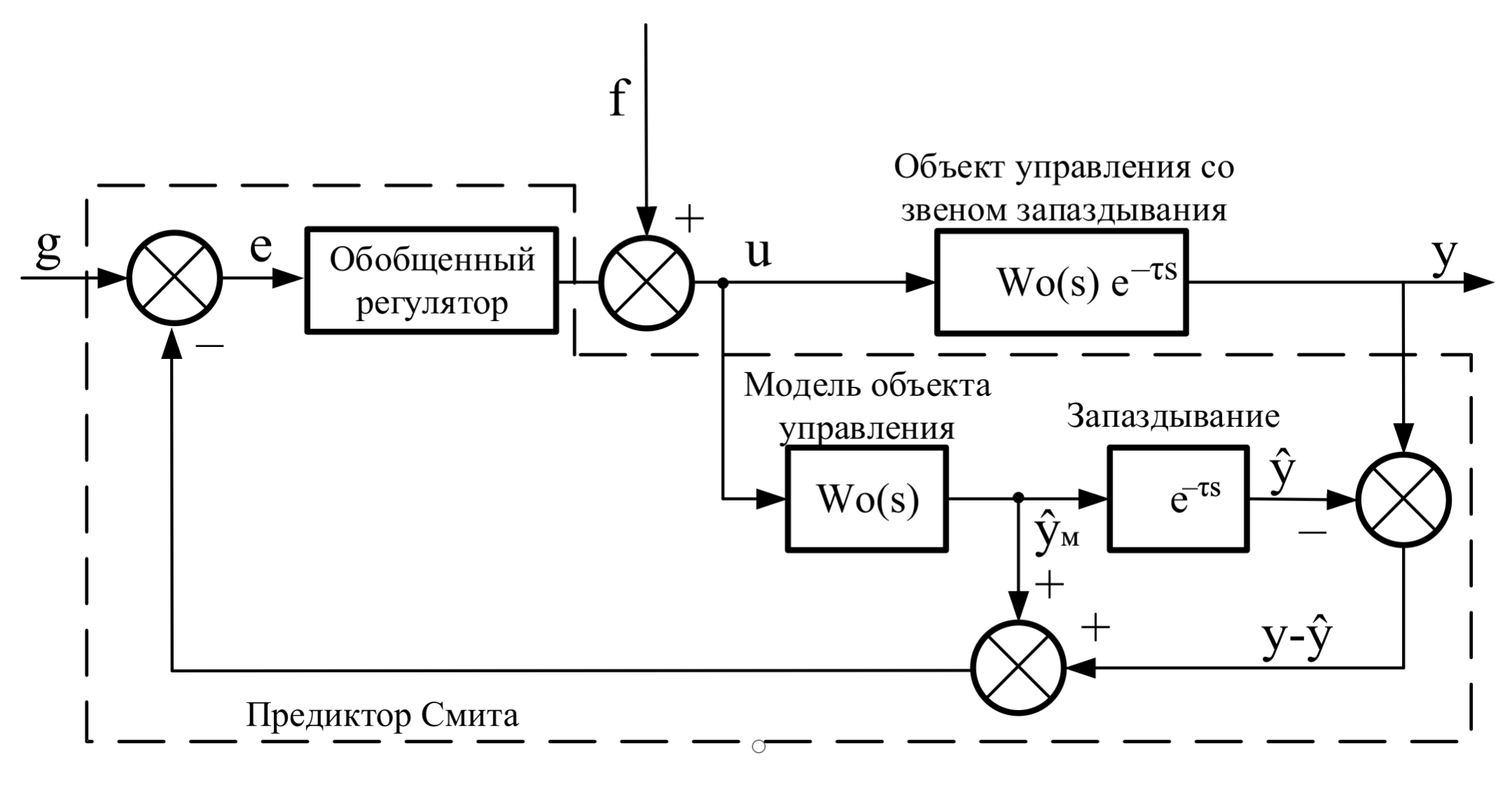

Структурная схема системы с предиктором Смита

Структурная схема системы с предиктором Смита

источник [10]

Приведенная структура «вход-возмущение-выход», связывает входную переменную g(t) и выходную переменную y(t) при возмущающем воздействии f(t). Данная структура системы управления объектом
(1) с предиктором Смита, кроме обобщенного регулятора содержит дополнительный контур. Этот контур с последовательно соединенными моделями объекта
(2) без запаздывания, вырабатывающая прогноз желаемых значений без учета запаздывания регулируемой величины
и моделью элемента запаздывания
(3), которая вырабатывает прогноз значений регулируемой величины с учетом запаздывания
. Прогнозируемые величины включаются в контур обратной связи и сравниваясь с истинным значением регулируемой переменной y, корректируют значение ошибки e(t), поступающей на вход регулятора, вырабатывающего управляющее воздействие ошибки u(t) на объект
,
,
.

Передаточная функция регулятора со встроенной моделью задающего воздействия задается в виде:

(6)

Отметим, что коэффициенты

при i = 0,1,…,q-1 полинома числителя
(6) определяют настроечные параметры регулятора и постоянные времени дифференцирующих звеньев.

Порядки полиномов числителя и знаменателя передаточной функции (6) должны совпадать (равны значению q).

Передаточная функция регулятора со встроенной моделью возмущающего воздействия задается следующим образом:

(7)

Коэффициенты полинома

при j = 0,1,…l, числителя
(7) определяют настроечные параметры регулятора и постоянные времени дифференцирующих звеньев. Таким образом, передаточная функция обобщенного регулятора:

(8)

Если положить в качестве типового воздействия воздействие с постоянной амплитудой, которое требуется отрабатывать с нулевой ошибкой, то в качестве составляющей обобщенного регулятора по задающему воздействию имеем ПИ регулятор с передаточной функцией:

(9)

где:

— коэффициент передачи пропорциональной составляющей,

— коэффициент передачи интегральной составляющей.

Таким образом, ПИ регулятор с передаточной функцией (9) есть частный случай обобщенного регулятора по задающему воздействию.

Обобщенный регулятор (8) представляет параллельное соединение двух составляющих, составляющую по задающему воздействию с передаточной функцией

(6) и составляющую по возмущающему воздействию с передаточной функцией
(7). Коэффициенты
и
являются настроечными параметрами ПИ регулятора системы, а коэффициенты полинома числителя
(7) определяют настроечные параметры регулятора по возмущающему воздействию и постоянные времени дифференцирующих звеньев. Итак, количество настроечных параметров равно 2 + l, а порядок замкнутой системы равен
, где
— порядок объекта.

Для объекта первого порядка

при измерении регулируемой переменной добавляется еще один настроечный параметр — коэффициент передачи разомкнутого контура и количество настроечных параметров совпадает с порядком замкнутой системы, что говорит о предпосылках к разрешимости решения задачи модального управления, либо оптимального управления
. Для определенности остановимся на задаче модального управления. Значения
настроечных параметров, которые и являются фактически параметрами настройки ПИ регулятора совместно с предиктором Смита, выбираются по следующим соображениям. Для определения значений настроечных параметров регуляторов используется корневой метод, метод модального управления, когда выбирается стандартный полином — полином Ньютона, по заданному быстродействию
вычисляется значение параметра
, определяющий коэффициенты желаемого характеристического полинома и, тем самым, желаемые корни замкнутой системы
, i = 1,2, … ,n (n порядок системы), которые для полинома Ньютона равны между собой
. Настроечные параметры определяются из условия приравнивая коэффициентов при одинаковых степенях s характеристического полинома замкнутой системы и коэффициентов желаемого характеристического полинома
,
,
.

Подобный подход справедлив при отсутствии звена запаздывания, которое привносит свое влияние на показатели качества процессов такие как время переходных процессов и значение перерегулирования, вплоть до потери устойчивости

,
,
. Причем чем большее значение времени запаздывания, тем более сильное влияние оказывается на показатели качества процессов. Включение в структуру системы предиктора Смита позволяет ослабить влияние запаздывания на показатели качества процессов
,
,
.

4. Результаты моделирования

Рассмотрим параметры двухвалковой зубчатой дробилки ДШЗ-500 с передаточной функцией:

(10)

— коэффициент передачи объекта,

— постоянная времени объекта,

— постоянная времени запаздывания.

Для нахождения настроечных параметров

и
ПИ регулятора зададимся для объекта (10) желаемым временем переходного процесса значением
, тогда параметр
, определяющий коэффициенты желаемого характеристического полинома, равен
.

Приравнивая коэффициенты характеристического уравнения замкнутой системы без учета звена запаздывания и коэффициенты желаемого полинома, получаем соотношения для вычисления настроечных параметров регулятора:

(11)

Сравним по качественным показателям переходные процессы системы по производительности y(t) как с ПИ регулятором, так и при совместном включении ПИ регулятора с параметрами (11) и предиктора Смита, представленные на рисунках 2–8. На данных рисунках в качестве возмущения

рассматривается неравномерность подачи сульфидной золотосодержащей руды в диапазоне 4–10 кг/с. Уставка по производительности составляет 20 кг/с.

Переходная характеристика системы по производительности с ПИ регулятором без предиктора Смита (зеленый график) с учетом звена запаздывания и с предиктором Смита (черный график)

Переходная характеристика системы по производительности с ПИ регулятором без предиктора Смита (зеленый график) с учетом звена запаздывания и с предиктором Смита (черный график)

составлено автором

На рис. 2 получены переходные функции системы с ПИ регулятором без предиктора Смита и с предиктором Смита. Время переходного процесса системы с ПИ регулятором составляет

, а значение перерегулирования равно
. Для системы с ПИ регулятором и предиктором Смита время переходного процесса равно
, а значение перерегулирования отсутствует
. Таким образом, качественные показатели по быстродействию и перерегулированию системы с ПИ регулятором и предиктором Смита значительно превосходят подобные показатели качества системы с ПИ регулятором и предиктором Смита значительно превосходят подобные показатели качества системы только с ПИ регулятором. С предиктором Смита время переходного процесса 1,35 раз меньше, а перерегулирование вообще отсутствует (без предиктора
).

Графики процессов парирования постоянных возмущений амплитудой f0 = 4, кг/с приложенных к выходу, для замкнутой системы с ПИ регулятором (зеленый график), с предиктором Смита (черный график)

Графики процессов парирования постоянных возмущений амплитудой f0 = 4, кг/с приложенных к выходу, для замкнутой системы с ПИ регулятором (зеленый график), с предиктором Смита (черный график)

составлено автором

Анализ графиков процессов парирования постоянных возмущений амплитудой

(рис. 3), приложенных к выходу в момент времени
, приводят к следующим выводам: в течение времени, равному постоянной времени запаздывания
, в системе без предиктора и с предиктором возмущения не парируются, а сам процесс парирования системы с предиктором более быстродействующий и носит апериодический характер, в отличие от колебательного характера, присущего системе с ПИ регулятором. Отметим, что отработка постоянных возмущений производится с нулевой установившейся ошибкой.

Графики процессов парирования постоянных возмущений амплитудой f01 = 10 кг/с, приложенных к входу по управлению, для замкнутой системы с ПИ регулятором с учетом звена запаздывания, с предиктором Смита (черный график) и только с ПИ регулятором (зеленый график)

Графики процессов парирования постоянных возмущений амплитудой f01 = 10 кг/с, приложенных к входу по управлению, для замкнутой системы с ПИ регулятором с учетом звена запаздывания, с предиктором Смита (черный график) и только с ПИ регулятором (зеленый график)

составлено автором

Из анализа графиков парирования постоянных возмущений амплитудой

(рис. 4), приложенных к входу по управлению в момент времени
следует, что в последующие 20с реакция выходов систем с предиктором и только с ПИ регулятором отсутствует, а начиная с момента времени
имеет место изменение выходной величины, причем наибольшая амплитуда изменения переменной регулирования, равная
, характерна для системы с ПИ регулятором, а для системы с предиктором
и затухание отклонения носит апериодический, а не колебательный характер
,
. Следует отметить, что отработка постоянных возмущений производится с нулевой установившейся ошибкой.

Проведем анализ чувствительности системы к изменению параметров объекта. Рассмотрим влияние величины запаздывания объекта на качество процессов (таблица 1).

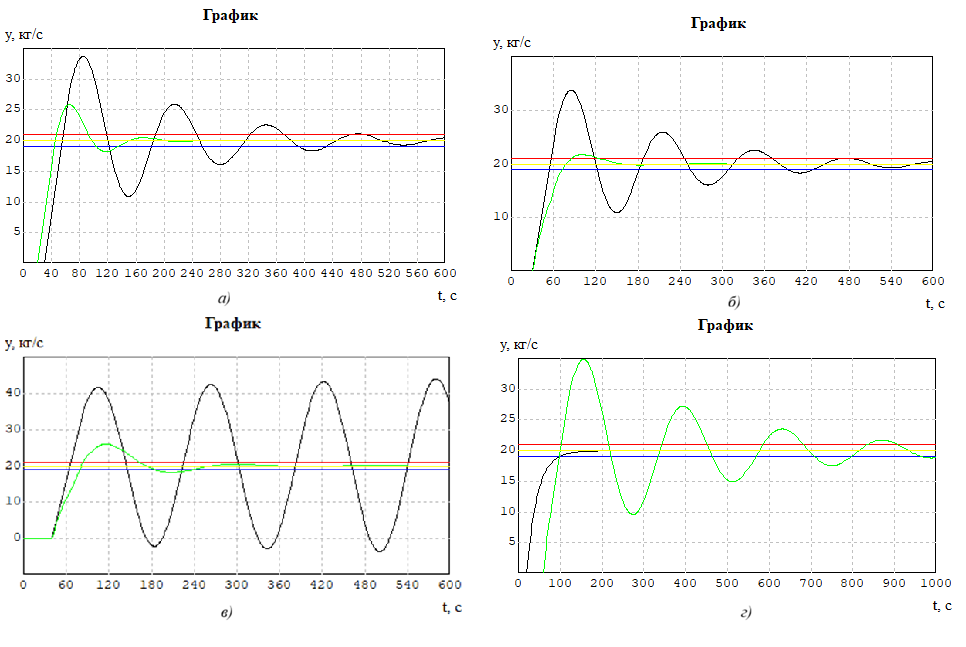

Графики переходных процессов системы с ПИ регулятором при значении постоянной времени запаздывания:а) без предиктора τ = 20 с (зелёный график) и при значении τ = 30 с (чёрный график); б) без предиктора τ = 30 с (зелёный график), с предиктором Смита при значении τ = 30 с (черный график); в) без предиктора τ = 40 с (чёрный график), с предиктором Смита при значении τ = 40 с (зеленый график); г) с предиктором Смита τ = 20 с (зелёный график) и при значении τ = 60 с(черный график)

Графики переходных процессов системы с ПИ регулятором при значении постоянной времени запаздывания:

а) без предиктора τ = 20 с (зелёный график) и при значении τ = 30 с (чёрный график); б) без предиктора τ = 30 с (зелёный график), с предиктором Смита при значении τ = 30 с (черный график); в) без предиктора τ = 40 с (чёрный график), с предиктором Смита при значении τ = 40 с (зеленый график); г) с предиктором Смита τ = 20 с (зелёный график) и при значении τ = 60 с(черный график)

составлено автором

Характеристики системы в зависимости от времени запаздывания

составлено автором

Система с ПИ регулятором

без предиктора Смита (рис. 5а)

без предиктора Смита (рис. 5б)

с предиктором Смита (рис. 5б)

без предиктора Смита (рис. 5в)

с предиктором Смита (рис. 5в)

с предиктором Смита (рис. 5г)

Время запаздывания,

20

30

30

40

20

60

Перерегулирование,

30

70

70

8

Незатухающие колебания

35

0

75

Время переходного процесса,

135

485

490

130

Незатухающие колебания

240

100

1000

Перестановка местами

Анализ качества процессов, результаты моделирования (см. табл.1) и теоретические предпосылки показывают зависимость качества регулирования от времени запаздывания. В системе без предиктора с ростом времени запаздывания

до критического значения наблюдается увеличение времени переходного процесса, увеличение значения перерегулирования, процессы становятся более колебательными, а при
возникают незатухающие колебания.

В системе с предиктором Смита с ростом значения времени запаздывания до критического так же возрастает время переходного процесса и имеет место увеличение значения перерегулирования, хотя значение перерегулирования значительно меньше значения перерегулирования в системе без предиктора. Также критическое значение времени запаздывания

, когда система находится на границе устойчивости колебательного типа (незатухающие колебания) в системе с предиктором в два раза превосходит соответствующее значение
в системе без предиктора.

5. Заключение

Внедрение предиктора Смита с обобщенным регулятором в структуру контура системы стабилизации производительности дробильного агрегата позволяет скорректировать влияние запаздывания на ухудшение качества переходных процессов в замкнутой системе:

· минимальные значения перерегулирования, уменьшая тем самым максимальные значения отклонений токов электроприводов дробильного агрегата от номинальных значений;

· повышение быстродействия и запаса устойчивого функционирования контура регулирования производительности;

· увеличение диапазона изменений значений времени запаздывания объекта

, при которых система остается устойчивой (в два раза).

Следует отметить так же, улучшение качества сходимости к установившемуся режиму процессов при парировании возмущений постоянного вида, которое происходит апериодически, а не носит колебательный характер, что качественно влияет на процесс перемешивания и гранулометрический состав руды в процессе дробления породы. Наблюдается так же понижение чувствительности качества к изменению времени запаздывания исходной модели объекта.

Практическая значимость работы заключается в том, что полученные результаты могут найти применение для настройки параметров автоматических регуляторов систем управления технологическими объектами горно-обогатительных комбинатов.
