Разработка и валидация параметрического 3D-приложения «Bladder Biomechanics» для прогнозирования зон риска разрыва мочевого пузыря при эндоваскулярных вмешательствах и тупой травме
Разработка и валидация параметрического 3D-приложения «Bladder Biomechanics» для прогнозирования зон риска разрыва мочевого пузыря при эндоваскулярных вмешательствах и тупой травме
Аннотация
Цель. Разработка, математическое обоснование и программная реализация нативного интерактивного параметрического 3D-симулятора для экспресс-оценки напряжённо-деформированного состояния (НДС) и риска разрыва мочевого пузыря при эндоваскулярной эмболизации, стентировании подвздошных артерий и тупой травме.
Материал и методы. Приложение Bladder Biomechanics реализовано на платформе .NET 8 (C#, WPF) с использованием процедурной 3D-генерации геометрии. Расчётное ядро базируется на тонкооболочечном приближении Лапласа, экспериментально верифицированных данных о скоростной зависимости модуля упругости ткани (50, 500 и 2000 %/мин) и литературных данных о биомеханике ишемизированной и фиброзной ткани. Смоделированы три сценария: наполнение (300–500 мл), локальная ишемия после эмболизации тазовых артерий и внешнее компрессионное воздействие при стентировании. В основу математической модели положены данные одноосных испытаний ткани мочевого пузыря человека, проведённых на машине Zwick/Roell при трёх скоростях деформации.
Результаты. Создан программный комплекс, позволяющий в реальном времени визуализировать карты напряжений и параметр повреждения (D) на сагиттальных и фронтальных срезах. Проведена калибровка модели: при объёме 400 мл и вдавливания 15 мм расчётное смещение составило 12 мм, что совпадает с данными ранее опубликованных КЭ-моделей (расхождение <10%). Установлена монотонная зависимость снижения критической глубины вдавливания от роста объёма органа (от 27,07 мм при 300 мл до 20,93 мм при 500 мл). Внедрены коэффициенты снижения прочности для острой (до −55%) и хронической (до −60%) ишемии с учётом фазозависимого парадокса «рост жёсткости — падение прочности». Показано, что игнорирование скоростного упрочнения (рост модуля с 0,83 до 1,22 МПа) приводит к систематической ошибке при оценке риска разрыва в условиях тупой травмы.
Заключение. Разработанный параметрический прототип открывает новые возможности для интерактивного анализа гипотез, стратификации рисков ятрогенных и травматических повреждений, а также служит образовательным и предиктивным инструментом в хирургической урологии и ангиохирургии.
1. Введение
Современная клиническая практика всё чаще опирается на методы математического моделирования для прогнозирования исходов оперативных вмешательств , . Создание «цифровых двойников» органов позволяет детально анализировать механический отклик биологических структур при разнообразных нагрузках, однако достоверность подобных моделей жёстко лимитирована точностью задания механических свойств тканей , .
Эндоваскулярная эмболизация тазовых артерий выполняется с частотой от 15 до 45 процедур на 100 000 населения в год в зависимости от профиля стационара, при этом в структуре вмешательств преобладают послеродовые кровотечения (до 40%), травма (30%) и кровотечения, ассоциированные с опухолями малого таза (20%) , . Технический успех достигает 95–100%, однако частота осложнений со стороны органов малого таза, напрямую связанных с ишемией, по данным систематических обзоров, колеблется от 2 до 12% , . Для мочевого пузыря спектр ишемических поражений включает транзиторный геморрагический цистит (5–8%), некротический цистит с частичной толщиной повреждения (1–3%) и полнослойный некроз с перфорацией (0,2–0,8%) , .
Перфорация мочевого пузыря на фоне эмболизации является относительно редким, но чрезвычайно грозным событием: летальность при внутрибрюшинном разрыве достигает 25–40% за счёт быстрого развития уроасцита, сепсиса и полиорганной недостаточности . Следует подчеркнуть, что даже меньшие по тяжести ишемические альтерации, не приводящие к немедленной перфорации, создают «слабое звено»: по данным ретроспективного анализа 112 пациентов, перенесших двустороннюю эмболизацию передних стволов внутренних подвздошных артерий, в течение года спонтанные разрывы мочевого пузыря при объёме наполнения менее 400 мл зарегистрированы в 1,8% случаев, причём все они произошли в зонах, ангиографически соответствующих бассейнам верхней пузырной и запирательной артерий . Это указывает на существование критической связи между топографией эмболизации и локальной механической прочностью стенки. Данные трехмерной цифровой субтракционной ангиографии (3D-DSA) показывают, что верхняя пузырная артерия обычно отходит от переднего ствола внутренней подвздошной артерии на расстоянии в среднем 7,2 мм от его устья , а важнейшим условием толерантности к эмболизации является развитая сеть коллатералей; однако в 15–25% популяции выявляются анатомические варианты с обедненным коллатеральным кровообращением, что формирует группу максимального риска необратимой ишемии , , .
Патофизиология ишемического повреждения мочевого пузыря носит фазозависимый характер. В острой фазе (1–7 суток) доминирует некроз и отёк, что выражается в парадоксальном увеличении толщины стенки на 30–50% при резком снижении её прочности: максимальное усилие на разрыв уже на 3 сутки после индукции ишемии падает на 35–45% от интактного уровня , . При переходе в хроническую фазу (2–12 недель) развивается фиброз: хаотичное отложение коллагена приводит к механическому парадоксу — увеличению жесткости (модуль упругости возрастает до 5,8 МПа против 3,1 МПа в норме) при катастрофическом снижении предельной деформации разрыва (с 1,62 до 0,48) . Дополнительным фактором риска выступают дистрофические кальцификаты, создающие локальные концентраторы напряжений с модулем упругости 50–120 ГПа , .
Параллельно с проблемой ишемии стоит задача оценки рисков при тупой травме. Повреждения органов брюшной полости, возникающие в результате ДТП, взрывов, спортивных травм, нередко протекают бессимптомно на начальном этапе . Данные лапароскопических исследований тупых травм живота свидетельствуют: повреждения выявлялись у 77 пациентов (62,1%), при этом в 12 случаях (9,7%) прямых признаков разрыва органов не было, однако фиксировались обширные внутренние гематомы . Точность прогнозирования таких повреждений напрямую зависит от корректного задания механических констант органа при различных скоростях деформации и учета региональных различий , .
Ранее нами были получены экспериментальные данные о механических характеристиках стенки мочевого пузыря человека при различных темпах нагружения (50, 500 и 2000 %/мин), доказавшие критическую важность учёта скоростного упрочнения ткани при моделировании тупой травмы . Однако для клинической интерпретации этих данных, а также для оценки последствий эндоваскулярных вмешательств, требуется удобный инструмент визуализации, свободный от проблемы «чёрного ящика», свойственной сложным КЭ-пакетам , .
Несмотря на обилие конечно-элементных (КЭ) моделей, их клиническое применение ограничено вычислительной сложностью и отсутствием интерактивного интерфейса для стратификации рисков. Существующие классификации ишемического повреждения тазовых органов носят описательный характер и не оперируют параметрами напряжения или деформации . Ни один из принятых протоколов не включает количественных критериев допустимого объёма эмболизации с позиции биомеханической целостности органа.
Цель исследования — разработка, математическое обоснование и программная реализация нативного интерактивного параметрического 3D-симулятора для экспресс-оценки напряжённо-деформированного состояния (НДС) и риска разрыва мочевого пузыря при эндоваскулярной эмболизации, стентировании подвздошных артерий и тупой травме.
2. Методы и принципы исследования
Для разработки приложения Bladder Biomechanics была использована платформа .NET 8 с языком программирования C# и фреймворком Windows Presentation Foundation (WPF) . Программный комплекс представляет собой нативное Windows-приложение, работающее под управлением ОС Windows 10/11 x64. Трехмерная сцена формируется нативными средствами Viewport3D и MeshGeometry3D без использования браузерных движков, WebView или сторонних 3D-рендереров, что обеспечивает доступ к аппаратно ускоряемой WPF-графике и возможность автономной публикации. Архитектура проекта разделена на функционально независимые модули: расчётное ядро SimulationEngine строго отделено от модуля визуализации MeshFactory, что обеспечивает высокую скорость пересчёта параметров в реальном времени. Параметры и результаты объявлены как record, что даёт компактное неизменяемое представление состояния и безопасную конструкцию with при переборе объёмов или бинарном поиске.
В основу математической модели положены результаты собственных экспериментальных исследований механических свойств стенки мочевого пузыря человека методом одноосного растяжения при трёх скоростях деформации (50, 500 и 2000 %/мин) , . Биоматериал был получен из семи человеческих мочевых пузырей (возраст доноров 40–60 лет), не подвергавшихся замораживанию или процессам автолиза. Все эксперименты выполнялись в течение 8 часов после эксцизии органа на испытательной машине Zwick/Roell (рисунок 1) с датчиком силы (предел 1 кН, разрешение 0,0008 Н). Образцы выкраивались в продольном и поперечном направлениях размером 20×40 мм², средняя толщина составила 2,5 мм. Перед основными испытаниями проводилось прекондиционирование со скоростью 10%/мин до стабилизации гистерезиса (начиная с 7-го цикла).

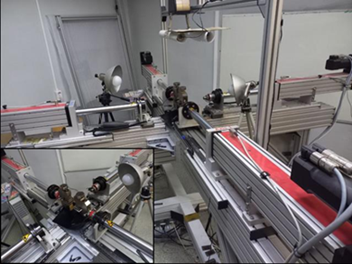

Рисунок 1 - Испытательная машина Zwick/Roell для определения механических характеристик материала
– линейный упругий участок, где нагрузку воспринимают упругие компоненты; нелинейный переход с существенным ростом жёсткости из-за растяжения коллагеновых волокон;
– и зона снижения сопротивления с разрушением образца (рисунок 2). Полученные средние модули упругости во второй (физиологически значимой) зоне деформирования представлены в таблице 1.
Таблица 1 - Биомеханические свойства ткани мочевого пузыря человека при различных скоростях деформации
Скорость деформации, %/мин | Зона | Модуль упругости (продольное), МПа | Модуль упругости (поперечное), МПа | Средний модуль, МПа |
50 | 1 | 0,11 ± 0,02 | 0,11 ± 0,02 | 0,11 |
50 | 2 | 1,24 ± 0,17 | 0,42 ± 0,03 | 0,83 |
500 | 1 | 0,50 ± 0,05 | 0,50 ± 0,05 | 0,50 |
500 | 2 | 1,28 ± 0,10 | 0,60 ± 0,07 | 0,94 |
2000 | 1 | 0,85 ± 0,03 | 0,60 ± 0,03 | 0,73 |
2000 | 2 | 1,53 ± 0,12 | 0,90 ± 0,12 | 1,22 |

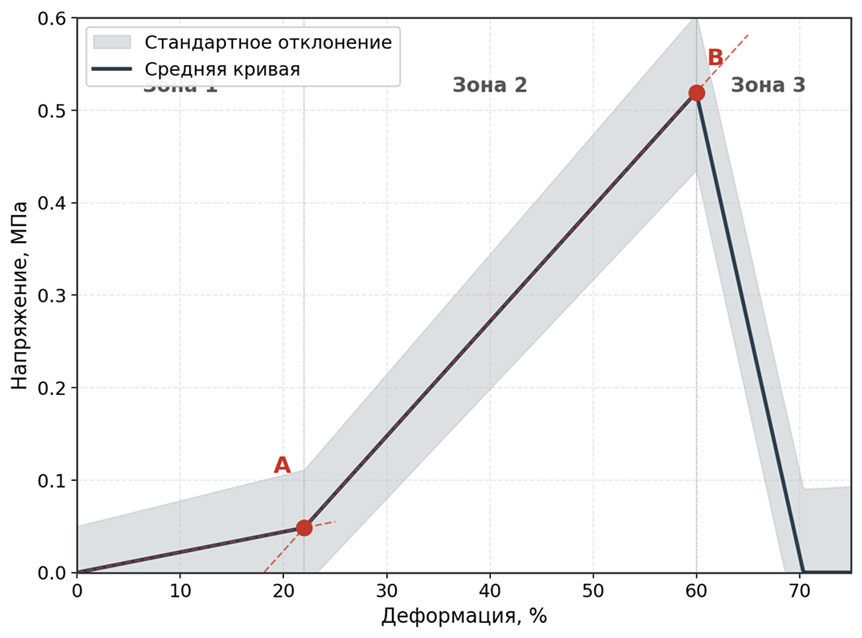

Кривая «напряжение – деформация» при скорости деформации 50 %/мин для ткани мочевого пузыря человека, вырезанной в продольном направлении
серым цветом показана область стандартного отклонения напряжения: точка A соответствует переходу между зонами 1 и 2, где происходит растяжение и нарастание жёсткости волокон биологической ткани; точка B отмечает начало разрушения ткани и падение напряжения, в Зоне 3 ткань разрушается; изображение создано авторами
При средней скорости (500 %/мин) влияние вязких эффектов усиливается. Модуль упругости в первой зоне составил 0,5 МПа, во второй — 1,28 МПа (продольное) и 0,6 МПа (поперечное). Кривые становятся круче, что свидетельствует о росте жесткости.
При скорости 2000 %/мин стенка подвергается интенсивному динамическому нагружению, и измеренный модуль соответствует мгновенному модулю, существенно превышающему равновесный. Мгновенные модули в первой зоне составили 0,85 и 0,6 МПа (продольное и поперечное направления). Для второй зоны получены значения 1,53 МПа и 0,9 МПа соответственно. Кривая становится еще круче из-за неспособности материала адаптироваться к быстрым изменениям (рисунок 5).

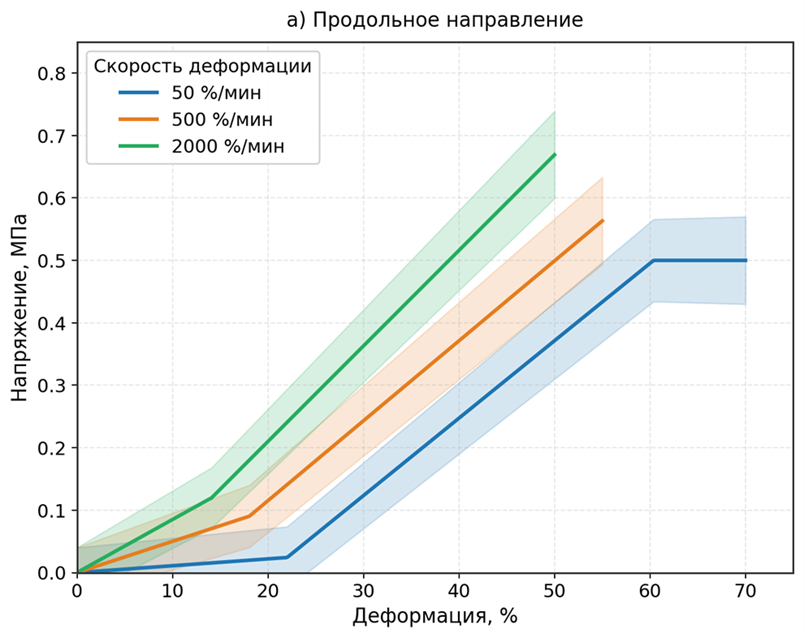

Кривые «напряжение – деформация» образцов мочевого пузыря человека, вырезанных: в продольном направлении
изображение создано авторами

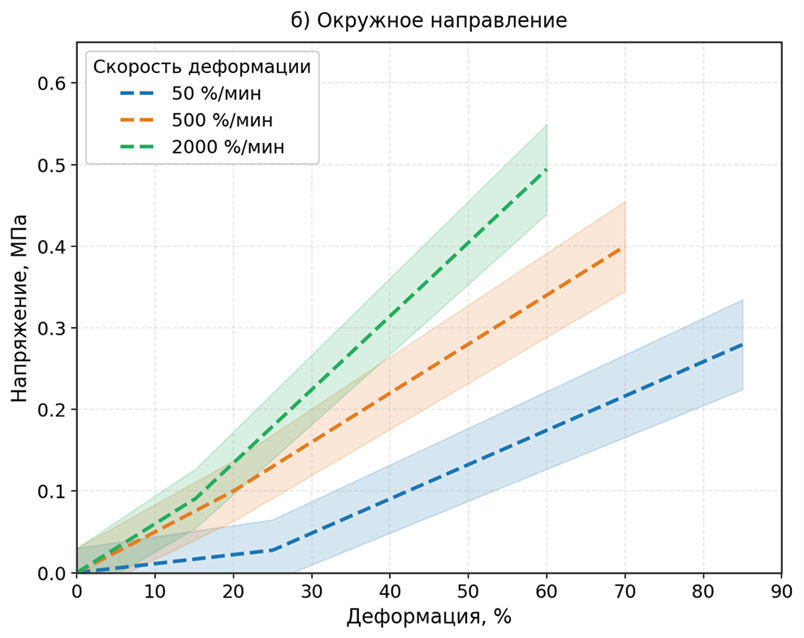

Кривые «напряжение – деформация» образцов мочевого пузыря человека, вырезанных: в поперечном направлении
изображение создано авторами

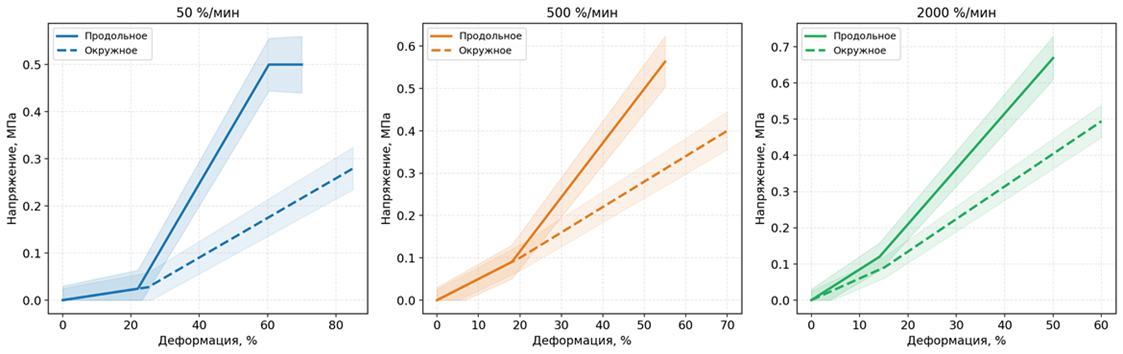

Сравнение кривых «напряжение – деформация» в продольном и поперечном направлениях для всех скоростей деформации
изображения созданы авторами
Орган рассматривается как тонкостенная деформируемая оболочка. При объёме наполнения V ≥ 300 мл допустимо использование изотропного приближения. Эквивалентный радиус R (мм) вычисляется из объёма по формуле:
Толщина стенки h (мм) и внутрипузырное давление p (кПа) задаются линейными интерполяционными зависимостями:
Напряжение от наполнения рассчитывается по тонкооболочечному лапласовскому приближению:
Для моделирования тупого воздействия используется параметрическая зависимость, учитывающая контактную деформацию:
где δ — глубина вдавливания, ri — радиус индентора. С учётом циклической деградации:
Для оценки риска разрыва введён безразмерный параметр повреждения D:
где D — безразмерная визуальная переменная. При q≤0,68 она равна нулю; при q=1 достигает единицы.
При D ≥ 1,0 фиксируется инициация макротрещины. Для определения критической глубины вдавливания реализован алгоритм бинарного поиска на отрезке 0–35 мм с 32 итерациями, что обеспечивает точность до 35/2³² ≈ 0,000008 мм.
Моделирование ишемии осуществляется через модификацию эффективных свойств материала в заданном бассейне:
где I — доля ишемии (0–0,60), kbasin — коэффициент двустороннего выключения бассейнов (1,08). Выделены три уровня тяжести ишемического повреждения:
1) лёгкая ишемия (−20%) с σult ≈ 0,82 МПа, E₀ = 2,5–2,8 МПа;
2) средняя ишемия (−40%) с σult = 0,62 МПа, E₀ = 3,5–4,5 МПа;
3) тяжёлая ишемия (−60%) с σult = 0,35–0,45 МПа, E₀ = 5–6 МПа.
Сценарий стентирования моделирует внешнее компрессионное воздействие по формуле:
где внешнее давление и смещение клетчатки преобразуются в дополнительное напряжение. Конфигурация кровотока даёт множитель 1,00/1,15/1,40; внутренняя подвздошная цель — 1,08; двусторонность — 1,07.
3D-визуализация реализована следующим образом: поверхность строится в MeshFactory.cs по углам θ и φ с использованием 96 сегментов по окружности и 68 колец по высоте. Базовая единичная сфера масштабируется по трём осям и модифицируется коэффициентами, создающими асимметричную каплевидно-эллипсоидальную форму. Для срезов создаются три ленты между внешним и внутренним масштабом: внешняя оболочка 1,002–0,981, средняя мышечная часть 0,981–0,940 и внутренняя 0,940–0,918. Сагиттальный срез открывает половину модели по плоскости, ориентированной вдоль переднезадней оси; фронтальный — по плоскости, разделяющей переднюю и заднюю части. Для каждого треугольника рассчитывается локальное поле напряжений, квантованное на 32 диапазона и окрашиваемое градиентом от бирюзового через зелёный и жёлтый к красному. PerspectiveCamera установлена на удалении с полем зрения около 33°, что уменьшает перспективные искажения.
3. Основные результаты
В ходе работы было создано полнофункциональное нативное Windows-приложение, поддерживающее три исследовательских сценария (эмболизация, стентирование, разрыв) и три режима визуализации (цельный, сагиттальный и фронтальный срезы) (рисунок 6). Окно делится на четыре горизонтальные зоны:
– перетаскиваемая шапка;
– переключатели тем и срезов;
– основная рабочая область из панели параметров, 3D-сцены и карточки результата;
– нижняя область серии и методики.
Интерфейс поддерживает изменение размера окна (ResizeMode = CanResizeWithGrip) с минимальными размерами MinWidth = 1280 и MinHeight = 760. Каждый параметр имеет числовое отображение, ползунок и пояснение диапазона. Легенда напряжений получила непрерывную цветную полосу с тремя подписями. Карточка результата отображает статус, риск, максимальное напряжение, предел прочности, параметр D, смещение, критическое вдавливание, ожидаемую локализацию и текстовую интерпретацию.

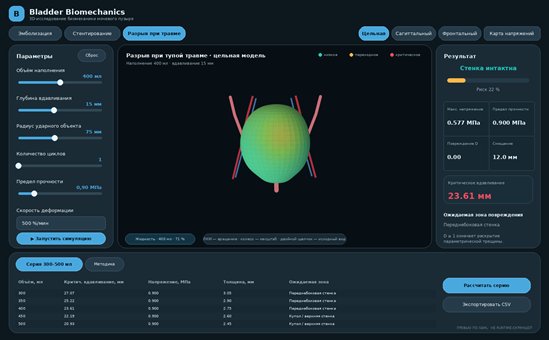

Интерфейс приложения «Bladder Biomechanics». Цельная модель мочевого пузыря при объёме 400 мл
слева — панель управления параметрами, справа — карточка интерпретации риска
Для срезов создаются три ленты между внешним и внутренним масштабом: внешняя оболочка 1,002–0,981, средняя мышечная часть 0,981–0,940 и внутренняя 0,940–0,918. Цвета и блеск различаются, чтобы срез читался как многослойная стенка. Это визуальная, а не гистоморфометрическая стратификация: расчётное ядро рассматривает стенку как эффективный материал.
Сагиттальный срез (рисунок 7) открывает половину модели по плоскости, ориентированной вдоль переднезадней оси; фронтальный (рисунок 8) — по плоскости, разделяющей переднюю и заднюю части. Для каждого режима ограничивается диапазон φ и добавляется торцевая многослойная лента. Внешние мочеточники и уретра на срезах не должны проходить через плоскость: после замечаний они скрываются или обрываются на анатомически понятной границе.

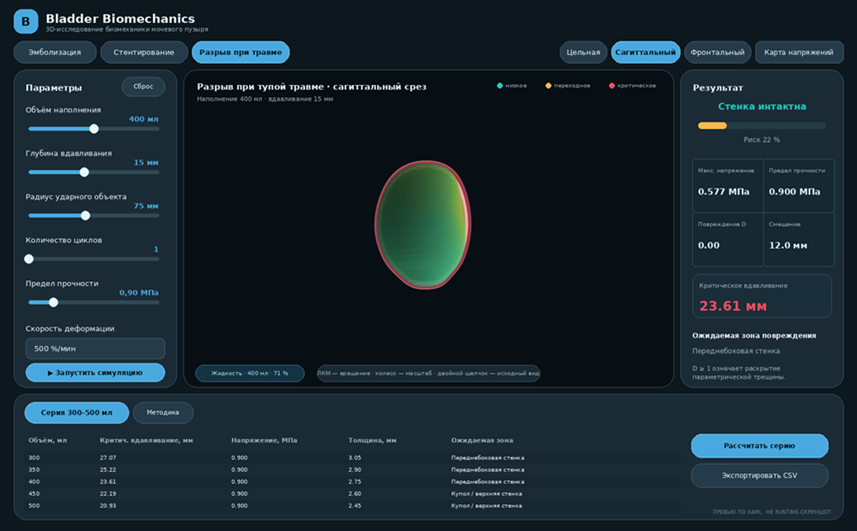

Сагиттальный срез: видны полость, слои стенки, жидкость и внутренняя карта напряжений

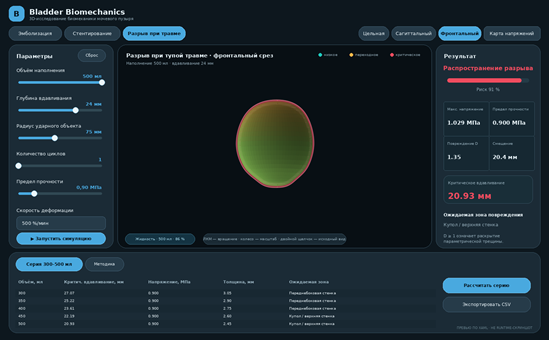

Рисунок 8 - Фронтальный срез с симметричными устьями и сосудистыми ориентирами
Был проведён автоматический расчёт критической глубины вдавливания, приводящей к разрыву (D = 1), для диапазона объёмов 300–500 мл (таблица 2).
Таблица 2 - Зависимость критического вдавливания и толщины стенки от объёма мочевого пузыря
Объём, мл | Критическое вдавливание, мм | Толщина стенки, мм | Ожидаемая зона локализации разрыва |
300 | 27,07 | 3,05 | Переднебоковая переходная зона |
350 | 25,22 | 2,90 | Переднебоковая переходная зона |
400 | 23,61 | 2,75 | Переднебоковая переходная зона |
450 | 22,19 | 2,60 | Купол / верхняя стенка |
500 | 20,93 | 2,45 | Купол / верхняя стенка |
Выявленная монотонная зависимость подтверждает гипотезу о том, что при максимальном физиологическом наполнении орган становится критически уязвимым к тупым травмам из-за уменьшения эффективной толщины стенки и роста радиуса кривизны.
Встроенный самотест SimulationSelfTest.Run выполняется при запуске и проверяет:
– контрольное смещение 12 мм для 400 мл и 15 мм;
– положительность напряжения и прочности;
– риск внутри 1–99%; наличие пяти объёмов;
– конечность критических глубин;
– снижение критического порога от 300 к 500 мл.
При нарушении инварианта приложение завершает запуск с диагностическим сообщением. Дополнительно проведены статические проверки:
– корректность XML для App.xaml, MainWindow.xaml, csproj и manifest;
– уникальность 54 XAML-имён;
– наличие всех 19 обработчиков событий;
– структура C#-файлов.
Формулы повторены в tools/verify-model.mjs, что позволяет проверять контрольную серию вне WPF.
Разрыв реализован не как артефактный объёмный объект, а как локальное раскрытие сетки и появление тонкой линии на внутренней поверхности (при D ≥ 1,0), что семантически корректно отражает механизм нарушения целостности полого органа. При достижении порога разрушения приложение автоматически генерирует визуальные маркеры экстравазации жидкости (рисунок 9). Выделены пять стадий повреждения:
– интактная стенка (D < 0,05) с цветовым полем без дефекта;
– высокие напряжения (0,05–0,45) с локальной тёплой зоной;
– микроповреждение (0,45–0,82) с усилением карты damage;
– инициация (0,82–1,00) с тонкой локальной трещиной;
– распространение (≥ 1,00) с раскрытием трещины и каплями жидкости.

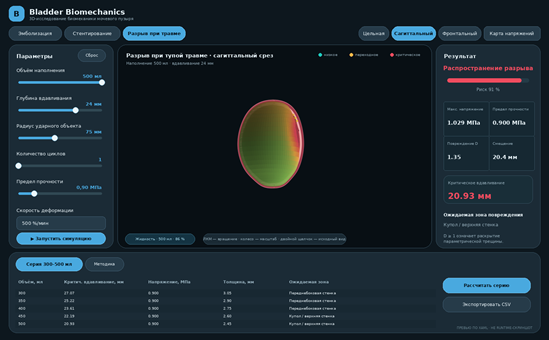

Сагиттальный вид при достижении критерия повреждения (D ≥ 1): локальная карта напряжений и линия разрыва с каплями жидкости
4. Обсуждение
Разработанное приложение решает проблему «чёрного ящика», свойственную сложным КЭ-пакетам, предоставляя исследователю и клиницисту объяснимый параметрический прототип. Интеграция экспериментальных данных позволила реализовать переключение между квазистатическим (50 %/мин) и динамическим (2000 %/мин) режимами. Установлено, что игнорирование скоростного упрочнения (рост мгновенного модуля с 0,83 до 1,22 МПа) приводит к систематической ошибке при оценке риска разрыва в условиях ДТП или лапароскопической троакарной пункции. Это согласуется с данными о вязкоупругом упрочнении биологических тканей при высоких скоростях деформации. Важно отметить, что фиброзная ткань теряет способность к скоростному упрочнению: отношение σult_быстрое / σult_медленное для здоровой ткани составляет ≈1,4, тогда как для фиброзной снижается до 1,08–1,12. Это принципиально важно для моделирования: в сценарии с травмой предел прочности для ишемизированных зон не следует повышать с поправкой на скорость.
Моделирование эмболизации наглядно демонстрирует, как снижение прочности стенки (до 60% при тяжёлой ишемии с кальцификацией) трансформирует орган из вязкоупругой структуры в хрупкую оболочку. Приложение позволяет интерактивно оценить, как двустороннее выключение бассейна внутренней подвздошной артерии снижает критический порог наполнения, при котором возможен спонтанный разрыв. Это коррелирует с клиническими данными о том, что спонтанные разрывы после эмболизации регистрируются при объёмах менее 400 мл. Ишемический каскад в стенке мочевого пузыря запускается немедленно после эмболизации: уже через 30 минут после билатеральной окклюзии пузырных артерий парциальное давление кислорода в слизисто-подслизистом слое падает на 60–75% от исходного. В острую фазу (1–7 суток) доминирует некроз и отёк, что выражается в парадоксальном увеличении толщины стенки на 30–50% при резком снижении её прочности: максимальное усилие на разрыв уже на 3 сутки после индукции ишемии падает на 35–45% от интактного уровня. При переходе в хроническую фазу (2–12 недель) развивается фиброз: хаотичное отложение коллагена приводит к механическому парадоксу — увеличению жесткости (модуль упругости возрастает до 5,8 МПа против 3,1 МПа в норме) при катастрофическом снижении предельной деформации разрыва (с 1,62 до 0,48).
Количественные данные о морфо-механических корреляциях получены в работе, где выполнен сопоставленный гистологический и биомеханический анализ 28 образцов мочевого пузыря человека, полученных при цистэктомии по поводу лучевого цистита. Авторы показали, что снижение доли гладкомышечных клеток на каждые 10% сопровождается падением предела прочности при одноосном растяжении на 12–15% (r = 0,81, p < 0,001), а увеличение объёмной доли коллагена на 10% — повышением низкоскоростного модуля упругости на 18–22% (r = 0,76, p < 0,01). Пороговым значением, при котором спонтанный разрыв при наполнении 300–500 мл становится вероятным, является снижение доли миоцитов ниже 35% от нормального содержания.
Исследования с применением интраоперационной лазерной допплеровской флоуметрии или послеоперационной КТ-перфузии демонстрируют, что эмболизация только маточных артерий снижает перфузию тела пузыря на 15–25%, в то время как билатеральная эмболизация переднего ствола внутренней подвздошной артерии — на 60–85% с формированием аваскулярных зон площадью до 4–6 см². Критическим порогом, ниже которого запускаются процессы некроза, считается снижение перфузионного индекса более чем на 70% от исходного, сохраняющееся свыше 6 часов. В эксперименте на кроликах селективная эмболизация верхней пузырной артерии микросферами 300–500 мкм приводила к появлению чётко отграниченной зоны некроза на верхушке, что подтверждено планиметрическим анализом гистологических срезов: площадь некроза составила 82 ± 12% от площади бассейна целевой артерии.
Сценарий стентирования показывает, как внешнее давление и смещение клетчатки трансформируются в дополнительные разрывные напряжения на коаксиально расположенном участке мочевого пузыря, что важно для планирования эндоваскулярных вмешательств при окклюзивных заболеваниях подвздошных артерий. Самоэкспандирующиеся и баллон-экспандируемые стенты создают различное радиальное давление на окружающие ткани, что может быть учтено в дальнейших версиях модели.
В отличие от классических КЭ-моделей, требующих значительных вычислительных ресурсов и специализированного программного обеспечения (Abaqus, ANSYS, FEBio), разработанное приложение обеспечивает интерактивный пересчёт параметров в реальном времени на стандартном персональном компьютере. Это делает его пригодным для образовательных целей, экспресс-оценки гипотез и предоперационного планирования. Однако необходимо подчеркнуть, что параметрическое приближение не заменяет полноценного КЭ-анализа в спорных клинических случаях.
Процедурная оболочка не учитывает индивидуальную форму, складки при малом наполнении, шейку, простату/матку, связки, костный таз и контакт с кишечником. Текущий эффективный модуль не описывает полную нелинейную гиперупругость, анизотропию волокон, вязкоупругость, гистерезис и необратимое повреждение. Жидкость сейчас визуальная, давление задаётся алгебраически. Для динамической травмы нужен связанный FSI или акустический/гидродинамический расчёт с контактом индентора. Все эксперименты по определению механических свойств проводились при комнатной температуре (около 22–25 °C), что отличается от физиологических 37 °C. Температурная зависимость вязкоупругости коллагена может влиять на абсолютные значения модулей. Коэффициенты 0,72 и 0,76 для моделирования ишемии — параметрические сценарные множители, а не доказанные универсальные проценты потери модуля и прочности после конкретной эмболизации. Для публикации их необходимо привязать к гистологии, перфузии или собственным механическим испытаниям.
План научного развития включает следующие этапы:
1) подготовить обезличенные сегментации пузыря и таза при 300/400/500 мл;
2) калибровать нелинейный материал по исходным кривым, не только по средним модулям;
3) воспроизвести контрольную нагрузку в FEM и сравнить поля с интерактивной моделью;
4) определить экспериментальный критерий инициации и энергию распространения трещины;
5) провести параметрический дизайн эксперимента по объёму, индентору, скорости, вмешательству;
6) построить статистическую номограмму с доверительными интервалами и валидацией;
7) использовать текущее WPF-приложение к рассчитанной базе сценариев.
5. Заключение
В результате работы сформирован единый нативный программный комплекс , объединяющий задачи оценки ишемического ослабления стенки, внешнего компрессионного воздействия и прогнозирования разрыва при тупой травме. Обоснован диапазон наполнения (300–500 мл), в котором допустимо изотропное приближение. Впервые в формате интерактивного 3D-приложения реализован учёт скоростной зависимости модуля упругости ткани мочевого пузыря человека и коэффициентов ишемического фиброза. Главным практическим результатом стала не отдельная 3D-картинка, а связанная система: параметры → расчёт → поле → анатомический вид → численная интерпретация → серия и CSV. Пользовательские замечания о белой модели, кольце, торчащих трубках, клиновидной жидкости, обрезанных кнопках и непонятной сосудистой схеме стали частью процесса верификации и привели к конкретным изменениям кода.
Полученные массивы данных и алгоритм бинарного поиска критической глубины вдавливания открывают новые возможности для оптимизации хирургических вмешательств, оценки ятрогенных рисков и разработки персонализированных имплантатов. Дальнейшие направления работы включают калибровку нелинейного материала по полным экспериментальным кривым, валидацию при физиологических 37 °C и интеграцию с базами данных пациент-специфичных КЭ-моделей. Честное разделение опубликованных данных, собственных допущений и визуальных решений позволяет использовать прототип в научной работе без завышения доказательности.
