Алгоритм ускоренной томографической итерационной реконструкции для ограниченных данных с использованием фильтрации синограммы и регуляризации L0 нормой градиента

Научная статья
DOI:
https://doi.org/10.60797/IRJ.2025.161.31
Выпуск: № 11 (161), 2025
Предложена:
01.10.2025
Принята:
12.11.2025
Опубликована:
17.11.2025
83
2
XML
PDF

Аннотация

Основным методом томографической реконструкции является метод обратного проецирования фильтрованных проекций с использованием быстрого преобразования Фурье, а его альтернативой является использование итерационных алгебраических методов, которые дают возможность использования априорных данных. В данной работе предложен итеративный алгоритм томографической реконструкции с обратным проецированием фильтрованных проекций и регуляризацией на основе сглаживания изображения посредством минимизации L0 нормы градиента. Рассмотренный алгоритм был протестирован в среде MATLAB применительно к реконструкции цифровых фантомов в веерно-лучевой 2D-геометрии сканирования. Результаты численного моделирования с использованием графического процессора показали возможность решения задач томографии с ограниченными данными за приемлемое время. Показана возможность использования быстрых сглаживающих фильтров для обработки видеоконтента в разработке эффективных алгоритмов томографической реконструкции на различных программных платформах.

1. Введение

Основным методом томографической реконструкции является метод обратного проецирования фильтрованных проекций с использованием быстрого преобразования Фурье

,
. Основным недостатком этого метода является появление артефактов, возникающих при использовании ограниченного набора данных при съемке объектов в ограниченном угловом диапазоне или при съемке с большим угловым шагом сканирования. Необходимость съемки и реконструкции с ограниченным набором данных возникает из-за ограничений по углам съемки для больших планарных объектов при ламинографии
,
или при медицинских исследованиях объектов с ограниченным набором проекций с целью снижения лучевой нагрузки.

Альтернативой реконструкции методом обратного проецирования является использование итерационных алгебраических методов

, которые дают возможность использования априорных данных
,
. Для реконструкции объектов, составленных из однородных по химическому составу и плотности компонентов, предпочтительно применять алгоритмы, основанные на минимизации L1 и L0 норм градиента плотности, которые дают большую скорость сходимости и минимальные артефакты при ограниченных данных
,
,
,
. Недостатком алгебраических методов является большие вычислительные затраты и низкая скорость сходимости при плохой обусловленности проекционных матриц.

2. Новизна работы

Метод сглаживания изображений, основанный на минимизации L0 градиента, был опубликован в 2011 г. в работе

. Метод осуществляет сохранение и усиление важных границ, задаваемых параметром сглаживающей функции, при этом устраняя незначительные вариации изображения, которые ниже установленного порога. Устранение артефактов пороговым сглаживанием изображения непосредственно в процессе реконструкции, было предложено в работе
, в которой L0 норма градиента изображения использовалась в качестве функционала регуляризации. Программный код сглаживающей функции LOSmoothing в MATLAB доступен по актуальной ссылке в вышеупомянутой работе.

Предложенная нами фильтрация синограмм в процессе итерации дает возможность усилить края реконструируемого изображения и тем самым делать более эффективным регуляризацию по L0 норме. Другим важным шагом является использование метода моментов, который существенно ускоряет итерационный процесс. В ходе численного моделирования нами также было установлено, что оптимальное убывание величины порога сглаживания в процессе итерации осуществляется по степенному закону.

Используемый нами алгоритм L0 сглаживания характеризуется также высокой скоростью обработки изображений мегапиксельного формата со скоростью в сотни кадров в секунду при использовании графического процессора. Это позволяет применять быстрое послойное сглаживание трехмерного изображения непосредственно в итерационном процессе реконструкции, обеспечивая высокую скорость и качество малоракурсной реконструкции трехмерных объектов.

3. Описание алгоритма

Типичная алгебраическая реконструкция осуществляется последовательным сравнением преобразования Радона текущей реконструкции с синограммой данных. Разница синограмм проецируется обратно в пространство изображений при помощи оператора обратного проецирования. В результате этой операции получается корректирующее изображение, которое с определенным весовым коэффициентом, определяющим шаг итерации, добавляется к текущему изображению (рис. 1).

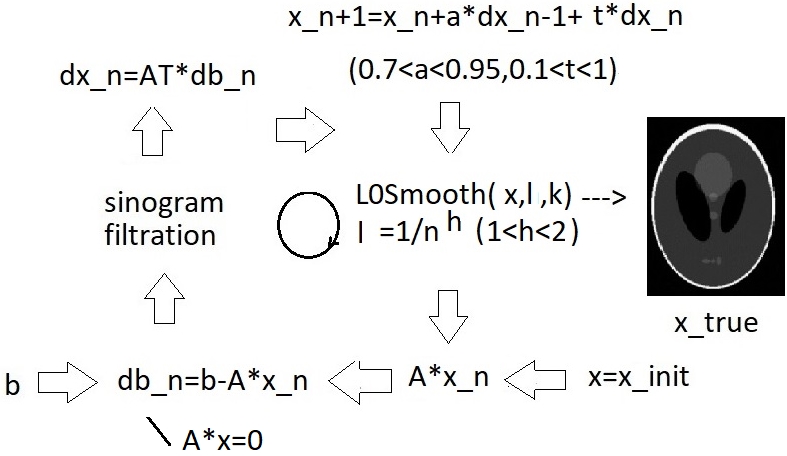

Итерационный цикл ускоренной реконструкции

Рисунок 1 - Итерационный цикл ускоренной реконструкции

Математически двумерная алгебраическая реконструкция описывается следующим образом. Текущее изображение X в виде матрицы c M строками и N столбцами представляется в векторизованной форме вектором x длиной MxN. Набор одномерных проекций составляет вектор b длиной pxl, гдe p — число проекций, а l — число элементов детектора, регистрирующих лучевые проекции. Оператор проецирования A является линейным оператором и может представляться в виде разреженной матрицы и его действие представляет произведение матрицы на вектор. Основное алгебраическое уравнение томографии записывается в виде формулы Aх=b и при недостаточном количестве проекционных данных имеет множество решений, которые в пространстве изображений составляет гиперплоскость.

Чтобы получить однозначное решение в виде точки х_true необходимо либо добавить проекционные данные, которые дают другую гиперплоскость, пересечение которой с исходной дает решение, либо использовать многообразие, составленное из изображений, удовлетворяющих определенным априорным условиям, например, условию кусочной постоянности, которое математически выражается условием минимизации L1 или L0 нормы градиента. Применительно к более сложным объектам определенного типа, например для исследований медицинских и биологических объектов, многообразие дополнительных данных определяется методами сбора статистических данных с явным выделением главных компонент аналитическими методами

или с неявным их выделением с использованием энкодеров
или других нейросетевых методов регуляризации
.

Оператор обратного проецирования AT является оператором, сопряженным к оператору проецирования, и его действие заключается в том, чтобы пошагово проецировать текущую разницу синограмм на ядро оператора проецирования, задаваемое уравнением Ax=0 (рис. 2). Наряду с сопряженным оператором, в алгоритмах SIRT и SART в качестве оператора обратного проецирования используются транспонированные операторы с весовыми коэффициентами.

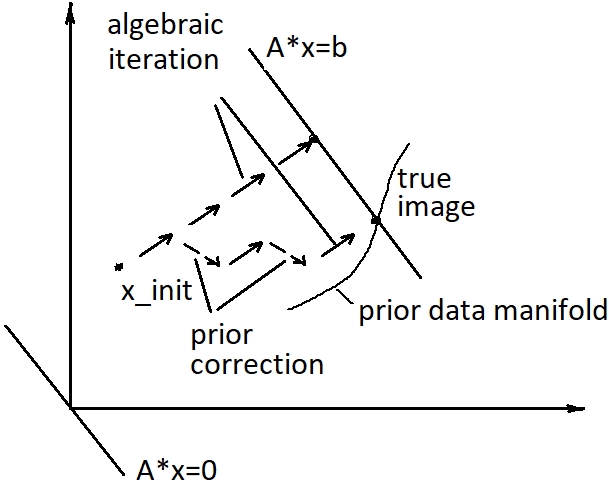

Итерационная последовательность в пространстве изображений

Рисунок 2 - Итерационная последовательность в пространстве изображений

В случае томографии с параллельными пучками, в качестве оператора, обратному к оператору А, используется комбинация частотной фильтрации синограммы с последующим обратным проецированием при помощи транспонированной матрицы. В этом случае при шаге итерации с t=1 итерационный алгоритм, представленный на рис. 1 уже на первом шаге итерации дает точное решение.

В случае постепенного перехода от параллельного пучка к веерному или конусному или при переходе от полного к разреженному набору данных, резонно ожидать, что фильтрация проекций с обратным проецированием в веерном пучке дает более точное приближение, чем простое обратное проецирование. Поэтому итерационную процедуру можно выполнять с большим шагом и с большей точностью за меньшее число операций (рис. 3).

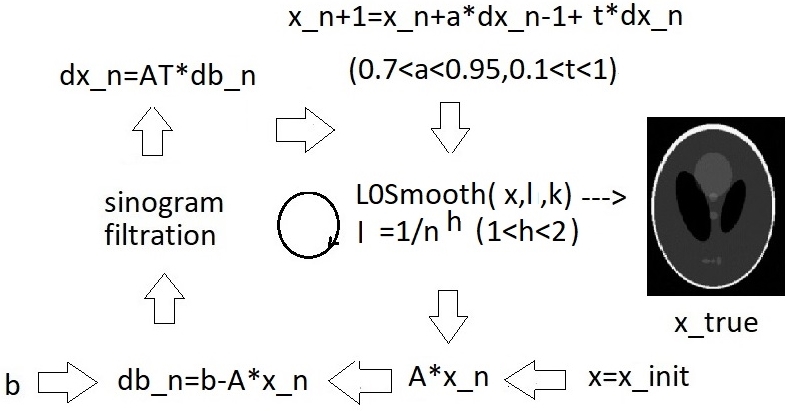

Итерационный цикл ускоренной реконструкции

Рисунок 3 - Итерационный цикл ускоренной реконструкции

Уменьшение числа итерационных шагов уменьшает вычислительную нагрузку не только за счет уменьшения операций прямого и обратного проецирования, но и за счет уменьшения соответствующего числа коррекций изображения. В качестве корректирующей операции мы выбрали операцию сглаживания изображения по L0 норме градиента. В качестве фильтра для частотной фильтрации проекций мы выбрали фильтр Хэмминга.

4. Результаты численного моделирования и их обсуждение

Вышеизложенный алгоритм был протестирован в среде MATLAB (R2023a) применительно к 2D и 3D реконструкции цифровых фантомов в круговой геометрии сканирования веерным и конусным пучками. Численные эксперименты были выполнены на персональном компьютере с процессором Intel Core i7-9700F с рабочей частотой 3 ГГц, оперативной памятью 64 Гб и графическим процессором NVIDIA GeForce 2080 под управлением операционной системы Windows 10.

В первом тесте была промоделирована малоракурсная реконструкция цифрового фантома Форбильда размером 500×500 в веерно-лучевой геометрии при различном числе проекций. Использовались синограммы, полученные для радиального расстояния источник–объект равного 700 мм и веерного пучка с высокой расходимостью в 60° и числом лучей в веерном пучке равном 750, что обеспечивало прохождение каждого пиксела в среднем 1 лучом. Такая экстремальная геометрия была выбрана для обеспечения минимизации эффекта криминальной инверсии, обусловленной пиксельной дискретизацией поля реконструкции. Во втором тесте реконструкция аналогичного фантома производилась для геометрии с ограниченным угловым сканированием, используемой в ламинографии. Разреженная матрица проецирования вычислялась в MATLAB c использованием томографического пакета AIR TOOLs

.

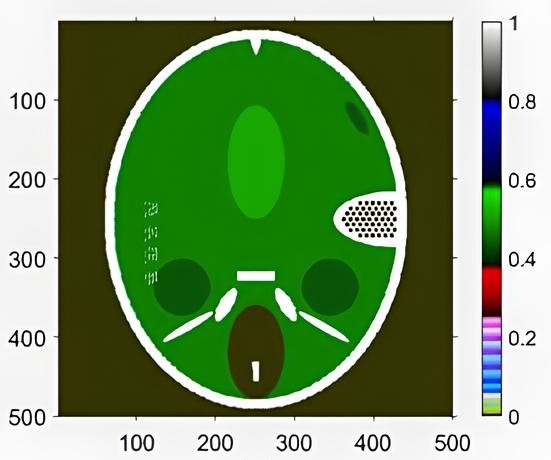

Результаты реконструкции цифрового фантома Форбильда

Рисунок 4 - Результаты реконструкции цифрового фантома Форбильда

Далее в масштабе натурального логарифма показана разница исходного и реконструированного фантомов.

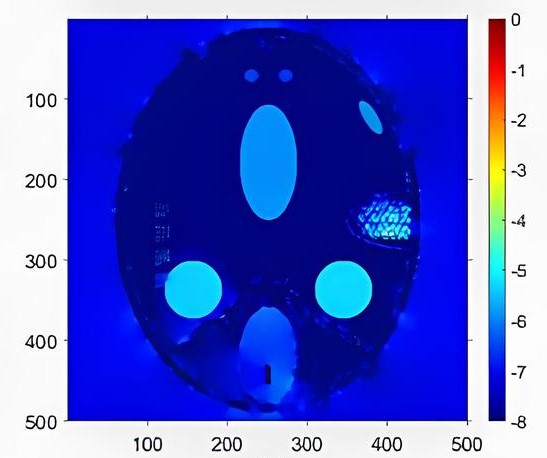

Малоракурсная геометрия c 21 проекциями при шаге сканирования 10º

Рисунок 5 - Малоракурсная геометрия c 21 проекциями при шаге сканирования 10º

Примечание: время реконструкции 10 с, число итераций 100

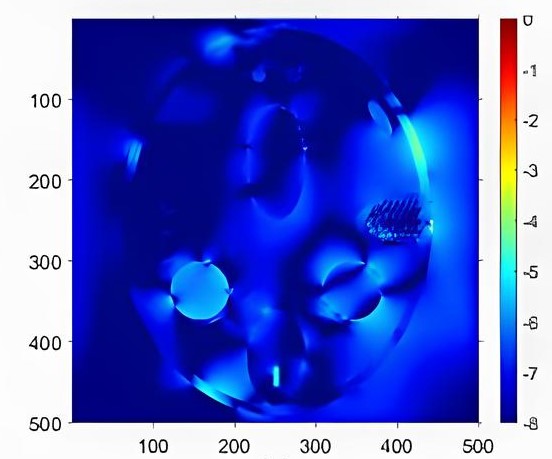

Малоугловая геометрия сканирования c углом 70º

Рисунок 6 - Малоугловая геометрия сканирования c углом 70º

Примечание: время реконструкции 37 с, число итераций 900

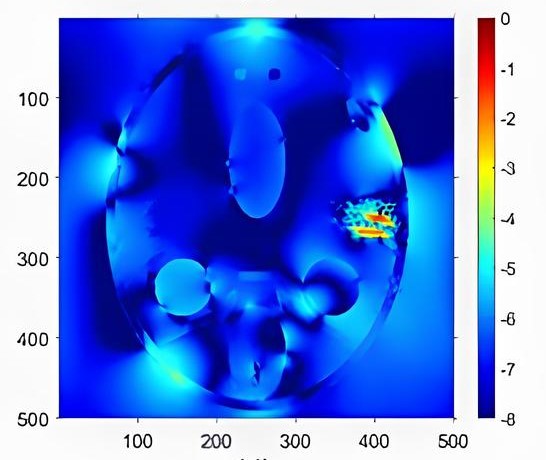

Малоугловая геометрия сканирования c углом 90º

Рисунок 7 - Малоугловая геометрия сканирования c углом 90º

Примечание: время реконструкции 12 с, числе итераций 300

В качестве меры точности реконструкции использовалась нормированная среднеквадратичная погрешность d, определяемая как отношение евклидового расстояния между векторными представлениями исходного и реконструированного цифрового фантома к евклидовой норме исходного фантома:
d = {\left[ {{{\mathop \sum \nolimits_1^N {{\left( {{t_i} - {h_i}} \right)}^2}} \over {\mathop \sum \nolimits_1^N {\rm{\;}}t_i^2}}} \right]^{1/2}}$,
(1)

где буквами t и h обозначены векторные представления реконструированного и исходного фантомов длиной N c индексами i.

Более информативным является попиксельное представление точности реконструкции в виде карты разницы объектов (рис. 4-7) с псевдоцветной шкалой в логарифмическом масштабе. Данное представление позволяет оценить качество реконструкции на разных пространственных частотах. Сравнение 2D реконструкций для малоракурсной и малоугловой съемки показывает, что малоракурсная реконструкция точнее малоугловой. Это отражает тот факт, что в первом случае происходит фактически интерполяция изображения объекта в пределах шага углового сканирования, в то время как во втором случае замещение отсутствующих данных вне углового диапазона сканирования происходит за счет экстраполяции.

Для проведения численных экспериментов по 3D реконструкции нами использовался 3D фантом Шепп-Логана и программный модуль реконструкции методом Фельдкампа из томографического пакета TIGER c открытым исходным кодом. В данном пакете прямое и обратное проецирование осуществляется без использования системных матриц посредством параллельной трассировки лучей на графическом процессоре (ГП). Исходный код написан на языке С++ с расширением CUDA и обмен данных между оперативной памятью центрального процессора (ЦП) и памятью ГП организуется в MATLAB через MEX (MATLAB Executable) интерфейс. Непосредственный доступ к памяти ГП в процессе исполнения кода из среды MATLAB был невозможен, поскольку код MATLAB и код, собранный в MEX файле, работают в разных адресных пространствах. Чтобы циклически запускать алгоритм Фельдкампа и затем использовать его результат для сглаживания в среде MATLAB с использованием ГП в другом адресном пространстве, использовался обмен данными между ЦП и ГП, что снизило скорость реконструкции из-за простоя ГП. Вычисления для 3D реконструкции производились с использованием одинарной 32-битной точности. Геометрия численного эксперимента была задана в формате структуры geo из пакета TIGER

(табл. 1, 2).

Таблица 1 - Геометрические параметры численного эксперимента

Переменная

Описание

Единицы

%расстояния

geo.DSD=1536;

источник-детектор

мм

geo.DSO=1000;

источник-центр вращения

мм

%параметры детектора

geo.nDetector=[512;512]

число пикселов

geo.dDetector=[0,8;0,8];

размер пиксела

мм

geo.sDetector=geo.nDetector.*geo.dDetector;

размер кадра изображения

мм

%параметры изображения

geo.nVoxel=nVoxel=[512;512;512];

число вокселей

geo.dVoxel=[0,5;0,5;0,5];

размер воксела

мм

geo.sVoxel=geo.nVoxel.*geo.dVoxel;

размер изображения

мм

%смещения

geo.offOrigin=[0;0;0];

смещение изображения от центра вращения

мм

geo.offDetector=[0;0];

смещение детектора

мм

%дополнительные параметры

geo.mode=’cone’;

параллельный или конусный

Таблица 2 - Параметры сглаживания

Переменная

Описание

lambda=1,1/j^1,5 (j – номер томографической итерации)

параметр, контролирующий степень сглаживания

kappa=27 (2*lambda*kappa^(n-1))<1,e5

параметр, контролирующий число n ступеней сглаживания

Угловые положения (для 20 и 40 проекций) были распределены равномерно в интервале от 0 до 220º. На рис. 8, 9 представлены результаты реконструкции 3D фантома для 20 и 40 проекций.

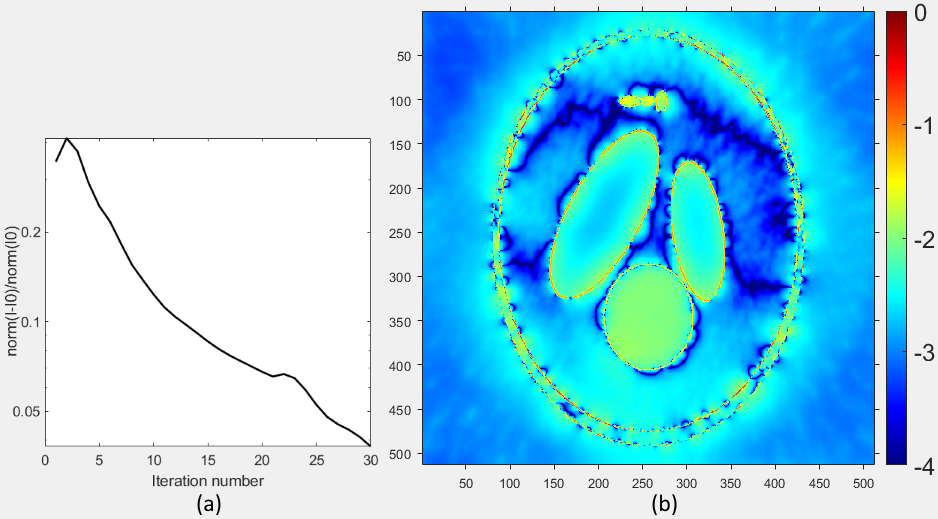

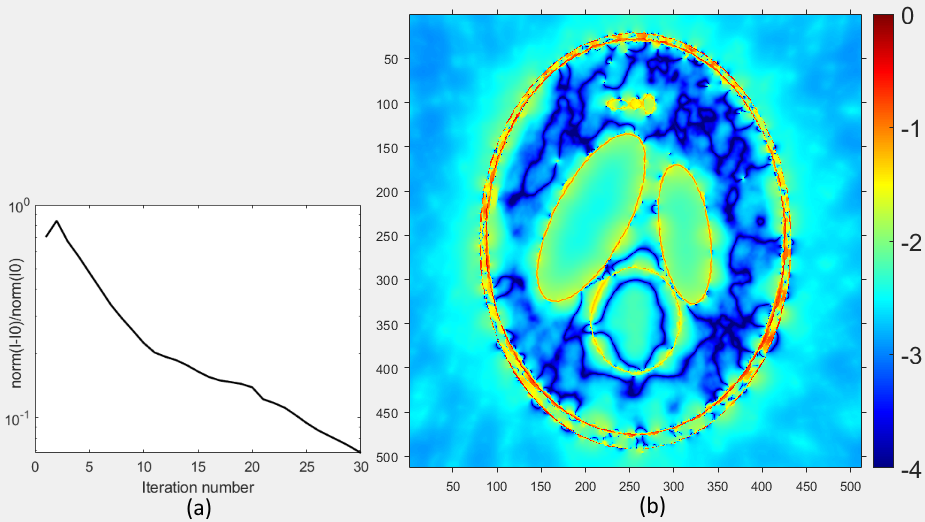

Зависимость нормированной среднеквадратичной ошибки реконструкции от числа итераций (a) и карта ошибки реконструкции в центральном сечении фантома по шкале десятичного логарифма (b)

Рисунок 8 - Зависимость нормированной среднеквадратичной ошибки реконструкции от числа итераций (a) и карта ошибки реконструкции в центральном сечении фантома по шкале десятичного логарифма (b)

Примечание: время реконструкции 252 с, число проекций 40

Зависимость нормированной среднеквадратичной ошибки реконструкции от числа итераций (a) и карта ошибки реконструкции в центральном сечении фантома по шкале десятичного логарифма (b)

Рисунок 9 - Зависимость нормированной среднеквадратичной ошибки реконструкции от числа итераций (a) и карта ошибки реконструкции в центральном сечении фантома по шкале десятичного логарифма (b)

Примечание: время реконструкции 244 с, число проекций 20

Для увеличения скорости реконструкции на первых 15 итерациях вместо L0 регуляризатора применялась суррогатная регуляризация медианным фильтром с окном 3x3. Вместо объемного сглаживания применялось двукратное послойное сглаживание двумерных сечений объемного изображения в перпендикулярных плоскостях.

Для референсной оценки качества и скорости реконструкции нашим алгоритмом была произведена реконструкция фантома с аналогичными параметрами съемки методом ASD-POCS, реализованном в пакете TIGER (рис. 10). В алгоритме ASD-POCS с использованием графического процессора осуществляются шаги алгебраической реконструкции со сглаживанием изображений TV нормой. Среди алгоритмов реконструкции, представленных в пакете TIGER, реконструкция с использованием TV нормы оптимальна для решения задач малоракурсной томографии

.

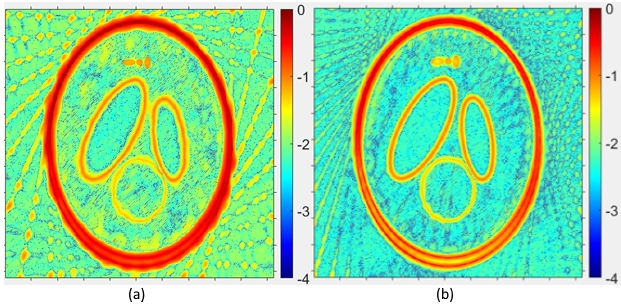

Карта ошибки реконструкции алгоритмом ASD-POCS для 20 (a) и 40 (b) проекций. Число итераций 40, время реконструкции 547 и 1042 с, параметры реконструкции взяты из пакета TIGER по умолчанию

Рисунок 7 - Карта ошибки реконструкции алгоритмом ASD-POCS для 20 (a) и 40 (b) проекций. Число итераций 40, время реконструкции 547 и 1042 с, параметры реконструкции взяты из пакета TIGER по умолчанию

Сравнение результатов реконструкции показывает, что при равноценном качестве реконструкции время реконструкции сокращается в 4 раза.

5. Заключение

Полученные нами результаты показывают, что малоракурсная реконструкция объектов в формате 512x512x512 может осуществляться за разумное время в несколько минут, а также в формате 1500x1500x50 применима для многослойных планарных объектов, например печатных плат. По данным работы

дальнейшее уменьшение времени реконструкции может быть достигнуто за счет специального алгоритма прямого и обратного проецирования, примененного в работе
и используемого в пакете ASTRA-toolbox с открытым исходным кодом
. По сравнению с программным решением, используемым в пакете TIGER, в пакете ASTRA-toolbox время проецирования может быть уменьшено в 2,4 раза. Соответственно, предполагается уменьшить время начальной реконструкции с медианным фильтром. На примере предложенного алгоритма показана возможность использования быстрых сглаживающих фильтров для обработки видеоконтента в разработке эффективных алгоритмов томографической реконструкции на различных программных платформах.
