This article presents the results of an experimental study of the aerodynamic parameters of a coal-air mixture in the pipeline of a plasma-fuel system, and how these parameters change when standard and modernised flow preparation devices are installed. The simulation data showed that when the fuel-air mixture moves in the channel, the particles are slowed down by multiple reflections and gravitational separation, creating additional resistance with significant pressure losses, which affects the combustion efficiency. The suggested flow preparation device option allows for the negative effects to be levelled out, the local resistance coefficient to be reduced by 37.1%, and the flow with dust particles to be stabilised.
1. Введение
Изучение процессов плазменной обработки топливных материалов осуществляются рядом исследовательских групп России , , , , странах СНГ , , и за рубежом , . Использование плазменных технологий розжига на ТЭЦ перспективно для повышения эффективности их работы, экологической безопасности, обусловленной снижением вредных выбросов, более полным сгоранием угля, в том числе высокозольного, а также уменьшения топливных затрат в энергосистемах.
Тем не менее, внедрение плазменных технологий в современную энергетику и промышленность России ограничено из-за недостаточно глубокого понимания происходящих при плазменной обработке угля технологических процессов, включая аэродинамические явления. Это обстоятельство выступает ключевым препятствием для масштабирования установок плазменного воспламенения, применяемых в энергетических системах. Решение поставленных задач приведет к результатам, имеющим значительную научную ценность для отрасли.
Помимо технико-экономических доводов актуальность внедрения инновационных технологий сжигания углеводородного топлива согласуется с Энергетической Стратегией России до 2030 года, планирующей уменьшение газовой составляющей на фоне роста доли угля в энергобалансе внутреннего потребления.
Оценивать влияние различных факторов на аэродинамику запылённого потока внутри трубопровода ПТС сложно из-за гравитационного разделения пылевых частиц и деформации профиля скоростей в канале , , . Для устранения данных эффектов используются устройства подготовки потока (УПП), которые позволяют выровнять профиль скорости текучих сред, устранить закрутку потока, деформацию эпюры его скоростей по сечению трубы.
Цель работы — экспериментальное изучение влияния модернизированного устройства подготовки потока на аэродинамические параметры в канале термохимической плазменно-топливной системы.
2. Методы и принципы исследования

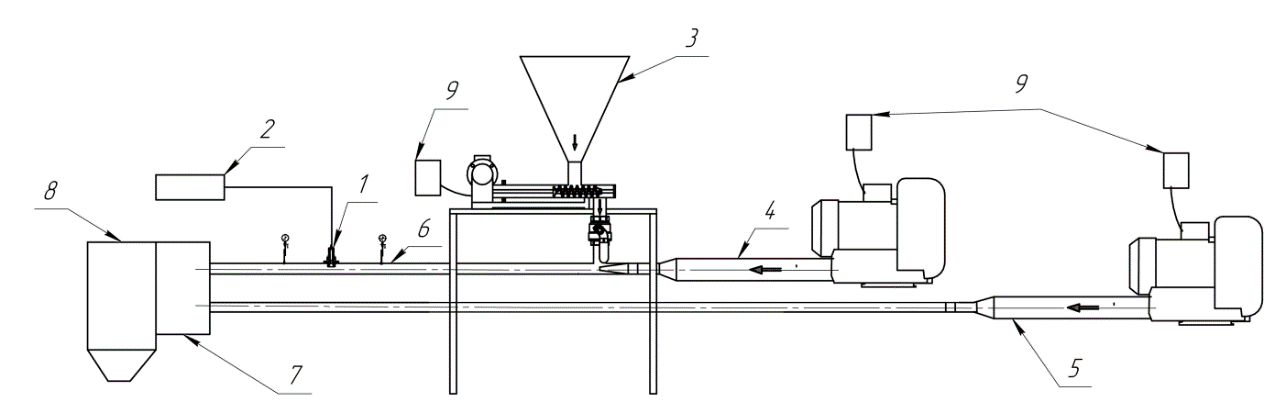

Рисунок 1 - Схема плазменно-топливной установки:
1 – плазмотрон; 2 – пункт электропитания; 3 – топливный бункер; 4, 5 – устройства воздухоподачи; 6 – контрольно-измерительные системы; 7 – зона термохимической угольной подготовки; 8 – камера циклонного типа; 9 – частотные приводы

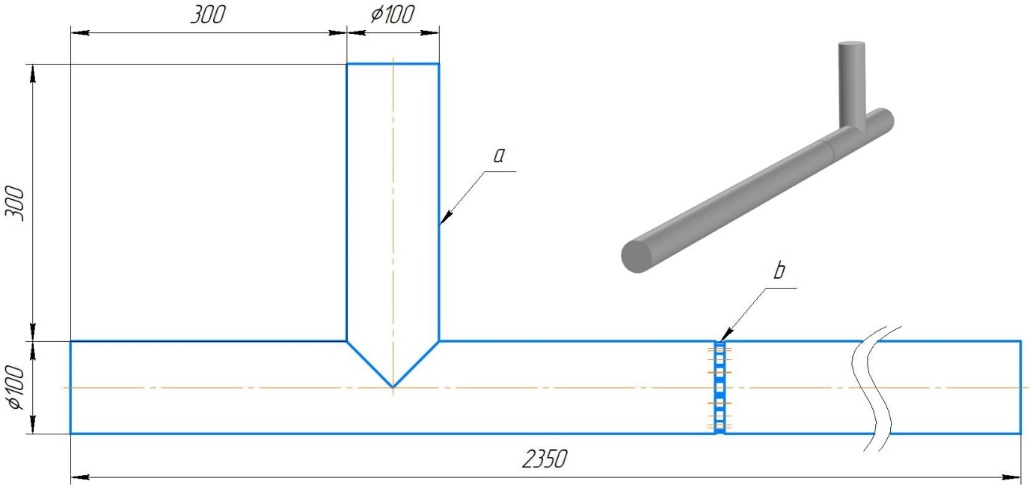

Рисунок 2 - Общий вид стенда с установленным УПП
3. Основные результаты и обсуждение
Результаты стендовых испытаний показали, что без использования УПП (или струевыпрямителя) эпюра скоростей запыленного потока предсказуемо деформируется из-за сил трения о внутренние поверхности канала, осаждения частиц пыли под действием гравитации в нижнюю его часть. Для компенсации данных искажений среди ассортимента разных моделей (УПП «Sprenkle», «Zanker» «Gallagher», «K-Lab NOVA», «NEL Spearman», струевыпрямители «АМСА», «Etoile») наиболее подходящим является УПП «NEL (Spearman)». Последний отличается простотой, надежностью конструкции и позволяет эффективно стабилизировать газодисперсный поток на небольшом расстоянии от источника возмущений, поддерживать равномерное скоростное поле, нивелировать гидравлическое сопротивление.

Рисунок 3 - УПП «NEL (Spearman)»

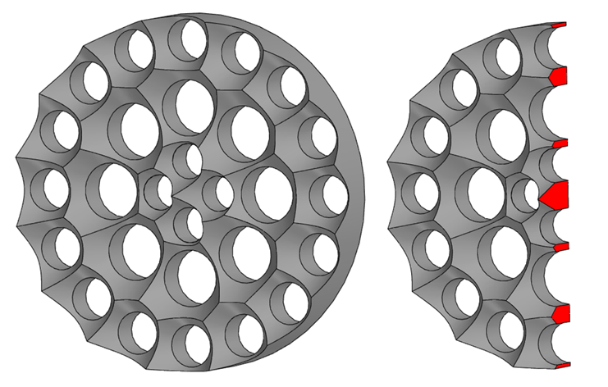

Рисунок 4 - УПП с конструктивными изменениями
Примечание: по ист. [12]

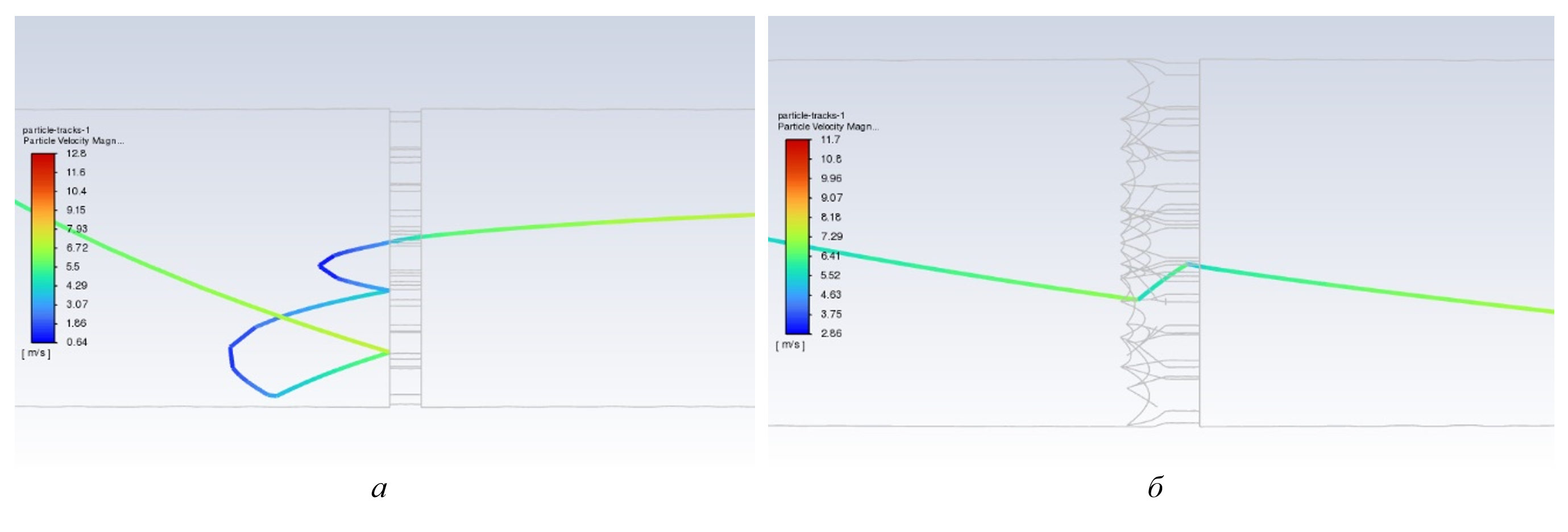

Рисунок 5 - Трек характерной частицы вблизи УПП:
а – исходный вариант; б – модернизированный

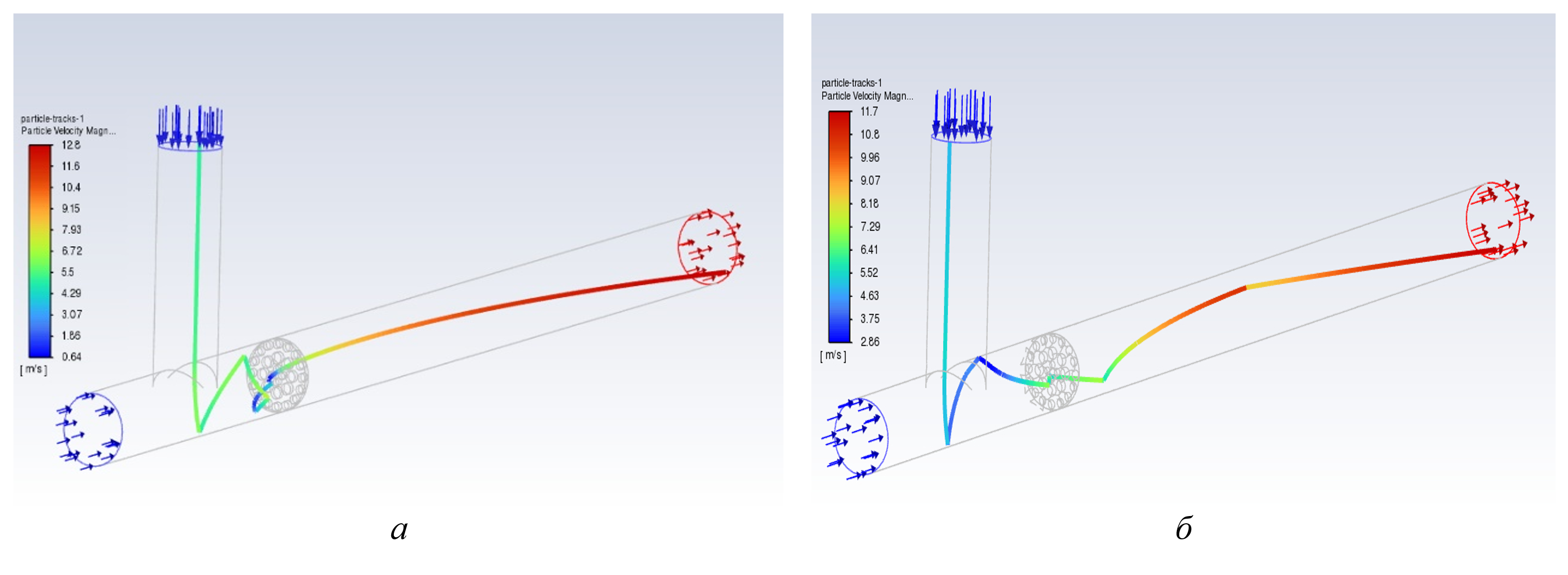

Рисунок 6 - Общий вид на трек характерной частицы в стенде:
а – исходный вариант УПП; б – модернизированный

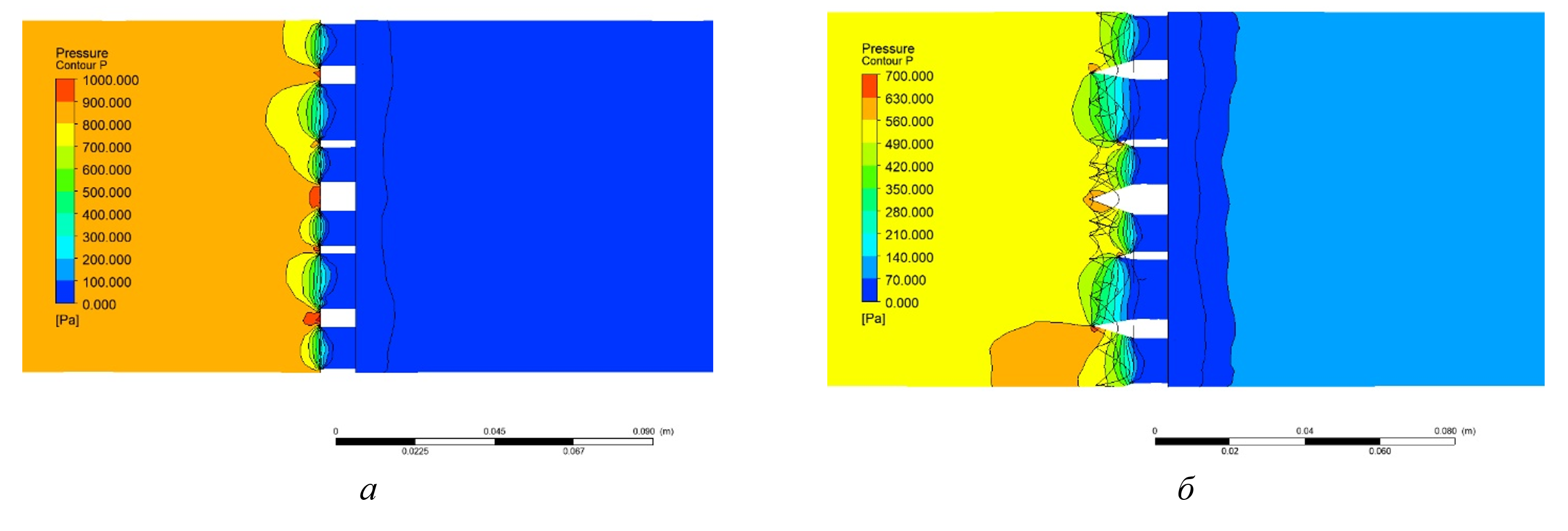

Рисунок 7 - Графическое изображение распределения давления в области установки УПП:
а – исходный вариант; б – модернизированный

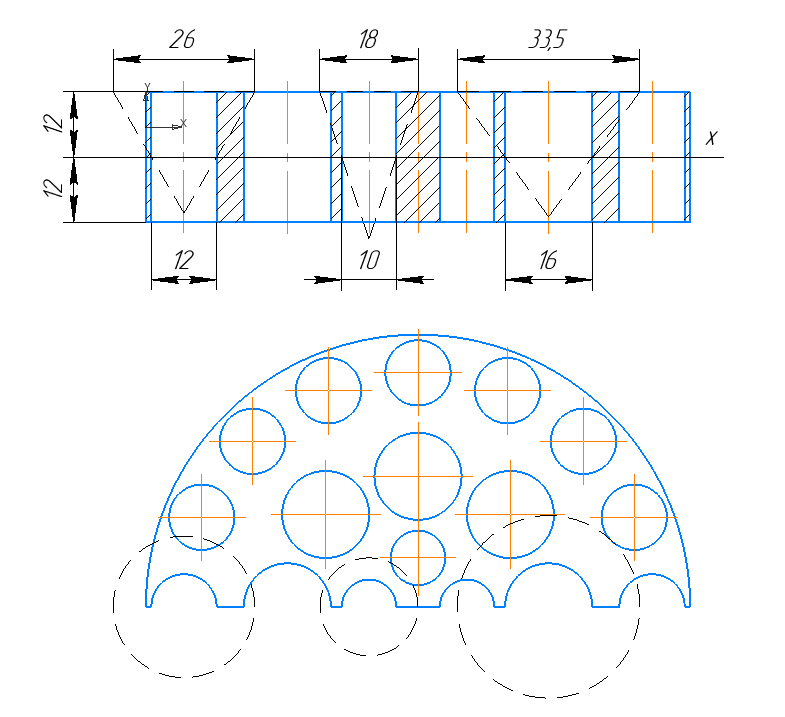

Рисунок 8 - Разрез пластины с разметкой зенкирования

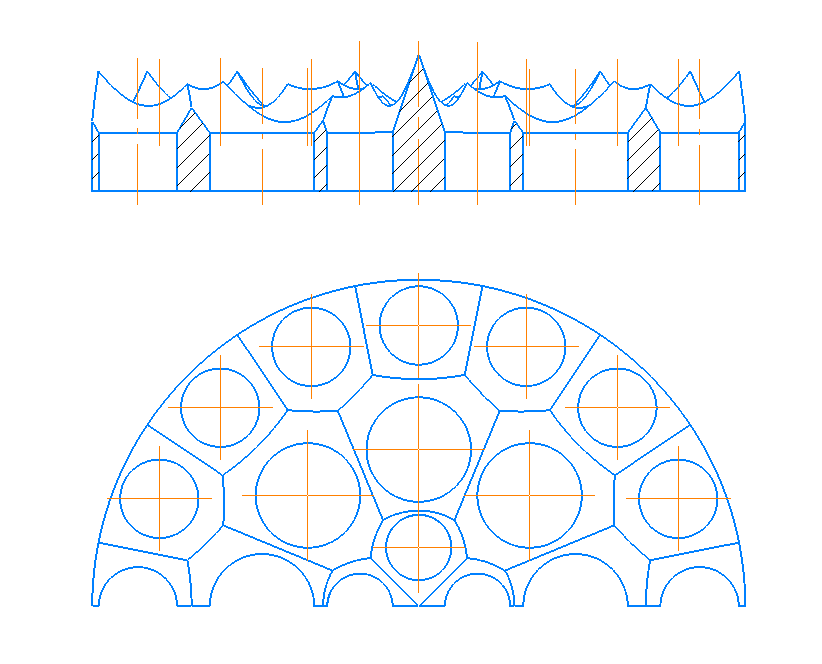

Рисунок 9 - Результат зенкирования

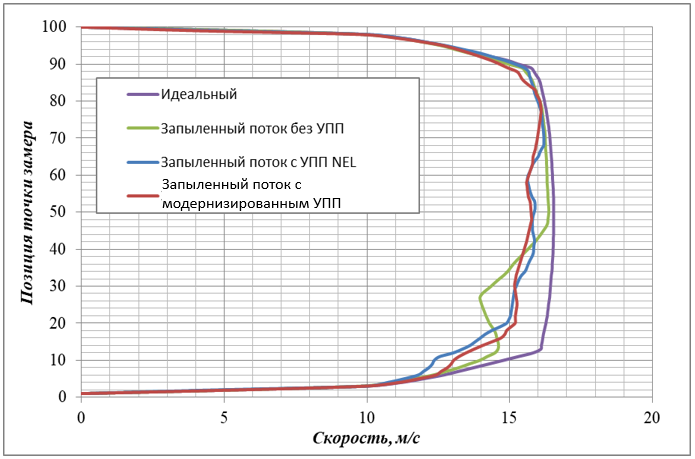

Рисунок 10 - Эпюра скоростей воздушного потока
Примечание: идеальный – частный случай распределения скоростей воздушного потока по сечению канала диаметром 100 мм при высокой турбулизации с максимальной скоростью 16,5 м/с
Таблица 1 - Сравнительные данные аналитических метрик для разных режимов
Метрика | Оценка относительно двух режимов | ||
ИД и БС | ИД и М-УПП | ИД и УПП NEL | |
MAE | 0,69 | 0,79 | 0,78 |
RMSE | 1,02 | 0,95 | 1,03 |
R | 0,96 | 0,98 | 0,97 |
R2 | 0,93 | 0,97 | 0,94 |
Примечание: ИД – идеальный; БС - без стабилизации в условиях запыленности потока; М-УПП – применение модернизированного устройства подготовки потока
По совокупному анализу значений метрик можно сделать вывод об эффективности модернизированного УПП: значение среднеквадратичной ошибки RMSE минимально, что свидетельствует о более точном прогнозе и приближении фактических данных, коэффициент детерминации R2 имеет наибольшее значение, близок к единице и подтверждает соответствие модели данным.
Расчет коэффициентов местного сопротивления производился на основании экспериментальных данных для труб диаметром 100 мм со средней скоростью потока 15 м/с. Исходные данные к расчету и результаты сведены в таблицу 2.
Таблица 2 - Результаты расчета местного сопротивления
Вид УПП | Перепад давления, ∆p | Плотность воздуха, ρ | Скорость потока, ω | Коэффициент местного сопротивления, ξ |
«NEL (Spearman)» | 830/89 | 1,226 | 15 | 5,37 |
М-УПП | 553/86 | 1,226 | 15 | 3,38 |
Таким образом, соотнося величины коэффициентов местного сопротивления для УПП с внесенными конструктивными изменениями со стандартным УПП, можно сделать вывод о том, что модернизированный вариант устройства не только позволяет стабилизировать поток с частицами пыли, но и обладает лучшими показателями по сопротивлению, не вызывая потери удельной энергии потока на данном участке.
При внедрении оптимизированного варианта УПП следует учитывать возможный негативный эффект повышенной скорости износа детали вследствие особенностей строения острых граней, подверженных абразивному воздействию движущегося потока частиц твердого топлива.
Представленный в исследовании вариант УПП, изготовленный из органической акриловой фотополимерной смолы, применялся для лабораторных испытаний и является расходным звеном, не предназначенным для долгосрочной работы в условиях агрессивных сред . В производственном процессе повышение ресурса элементов устройства подготовки пылеугольного потока представляет собой одну из важных задач, направленных на обеспечение надёжности и эффективности функционирования системы. Ключевое значение здесь приобретает правильный подбор конструкционного материала и защитных покрытий, обеспечивающих устойчивость к абразивному износу, вызванному воздействием твердых частиц топлива.
Одним из перспективных направлений повышения ресурса является использование высокопрочных нержавеющих сталей и сплавов (легированных Cr, Mo, Ni), отличающихся высоким сопротивлением абразионному износу, что позволяет увеличить срок службы изделий, работающих в сложных условиях эксплуатации . Другим решением может быть использование композитов на основе керамических наполнителей (например, карбид вольфрама в металлической связующей матрице кобальта), обеспечивающих повышенную прочность и износостойкость поверхности, низкий коэффициент трения . Одним из наиболее распространённых методов защиты поверхностей является напыление износостойких покрытий, например, на основе нитрида титана, борида хрома , обладающих высокими прочностными характеристиками, низким коэффициентом трения и хорошей адгезией к подложкам.
Проблема повышения ресурса деталей устройства подготовки пылеугольного потока требует комплексного технико-экономического подхода, выбор оптимального материала или покрытия должен основываться на результатах лабораторных и натурных испытаний, учитывающих специфику условий эксплуатации конкретного устройства.
4. Заключение
Проведено сравнительное исследование изменения характера движения частиц, скорости, давления в трубопроводе ПТС при установке УПП.
Предложено усовершенствованное устройство подготовки запыленного потока для лабораторных исследований, позволяющее снизить эффект торможения и гравитационную сепарацию частиц, гидравлическое сопротивление.
Полученные данные открывают возможность дальнейшего изучения на испытательном стенде скоростных параметров движения воздушного потока и фракций угольной пыли, перепада давления в области расположения генератора низкотемпературной плазмы, аэродинамических процессов в плазменно-топливной системе с учетом горения.
