ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ ТЕПЛОСНАБЖЕНИЯ МУНИЦИПАЛЬНЫХ ОБРАЗОВАНИЙ: МЕТОДЫ ОЦЕНКИ И СТРАТЕГИИ ПОВЫШЕНИЯ
ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ ТЕПЛОСНАБЖЕНИЯ МУНИЦИПАЛЬНЫХ ОБРАЗОВАНИЙ: МЕТОДЫ ОЦЕНКИ И СТРАТЕГИИ ПОВЫШЕНИЯ
Аннотация
Работа посвящена комплексной оценке экологической безопасности муниципальных систем теплоснабжения, учитывая вид топлива, характеристики источников выбросов, фоновые концентрации и пространственное распределение загрязняющих веществ. Выбор структуры теплоснабжения влечёт экологические последствия, а воздействие теплоисточников на городскую территорию распределено неравномерно, и учитывать нужно оба фактора сразу. Опираясь на современные исследования, авторы формируют методическую основу, которая объединяет инвентаризацию источников, анализ фоновых концентраций, расчёт рассеивания и геоинформационную интерпретацию результатов. В работе использованы материалы схем теплоснабжения Оренбурга, Владимира и Омска, а также расчётные данные по источникам теплоснабжения Омска. Города, которые попали в поле рассмотрения, изначально отличаются друг от друга по уровню загрязнения, и разница здесь существенная: фоновая концентрация NO2 в Омске держится на отметке 0,072-0,078 мг/м3, в Оренбурге доходит до 0,084 мг/м3, а во Владимире падает до 0,031 мг/м3. Отдельно стоит сказать про источники теплоснабжения Омска, поскольку между ними обнаружилась принципиальная разница в том, где именно располагается максимум приземной концентрации: ТЭЦ-5, труба которой поднимается на 275 м, даёт расчетное расстояние 6521,07 м, тогда как у котельной 2.06 этот показатель составляет всего 66,55 м. Если сравнивать эти цифры с уже существующими исследованиями, видно, что они укладываются в известную логику — вид топлива, техническое состояние оборудования и высота источника действительно определяют экологическую нагрузку, — но при этом полученные данные добавляют к этой картине пространственное сопоставление крупных и локальных теплоисточников внутри одной муниципальной системы теплоснабжения. Практическая польза здесь очевидна: выводы пригодятся при актуализации схем теплоснабжения и при расстановке приоритетов в экологической модернизации.
1. Введение
Муниципальная система теплоснабжения охватывает целую территорию. В неё входят теплоэлектроцентрали, районные и квартальные котельные, тепловые сети и, конечно, сами потребители — вся эта инфраструктура рассредоточена в пространстве, а не сосредоточена в одной точке. Экологический эффект от работы такой системы зависит не столько от суммарного объёма выбросов, сколько от того, как они распределены по территории, какое топливо используется, в каком техническом состоянии находится оборудование и каковы параметры источников выбросов. Валовая величина выброса сама по себе мало что говорит об экологической ситуации: важно понять, где складываются максимальные приземные концентрации и насколько они превышают фоновое загрязнение.
Современные исследования подтверждают: комплексная оценка нужна. Сначала Бойко и соавт. смотрят на теплоснабжение муниципальных образований сразу с трёх сторон — надежности, экономичности и экологичности, и приходят к выводу, что структуру системы, характеристики источников и потери при передаче теплоты нельзя оценивать по отдельности . Затем Пузаков идёт дальше и разбирает развитие схем теплоснабжения городов России, обращая внимание на техническое состояние теплоисточников, состояние тепловых сетей, расход топлива и возможные пути развития централизованного теплоснабжения . Обе работы раскрывают проблему на системном уровне. Детальной пространственной оценки приземных концентраций загрязняющих веществ для разных типов источников они всё же не дают.
Технологические факторы задают тон и экологическим исследованиям теплоисточников. Чудинова и соавт. изучили квартальные котельные Улан-Удэ — точнее, разницу между угольным и мазутным топливом по влиянию на загрязнение атмосферного воздуха - и обнаружили, что расчетные концентрации загрязняющих веществ у этих источников существенно различаются . Росляков, Кондратьева и Гусева сопоставили действующее оборудование ТЭС с технологическими показателями ИТС 38-2022; выяснилось, что немалая доля установок устарела, и для выхода на современные показатели выбросов им требуется технологическая адаптация . На примере котла БКЗ-420-140 Прохоров и соавт. показали, что организация процесса горения напрямую определяет образование оксидов азота. Значит, этот процесс поддается целенаправленной оптимизации .
Отдельное направление в этой области выстроено вокруг идеи пространственного представления результатов экологической оценки. Осокин и соавторы разработали методологический подход к разделу «Экологическая безопасность теплоснабжения» схемы теплоснабжения Москвы: он включает формирование базы источников загрязнения, инвентаризацию выбросов, расчет рассеивания и создание геоинформационного слоя . Эти процедуры работают только вместе. Именно их объединение позволяет уйти от оценки отдельного источника и перейти к анализу того, как вся система теплоснабжения воздействует на территорию муниципального образования.
Проблема в отечественных публикациях распадается на разрозненные куски. Одни авторы изучают системную эффективность теплоснабжения, другие — влияние топлива и технологии сжигания, третьи занимаются состоянием энергетического оборудования и пространственным анализом выбросов, но нигде эти линии не сходятся в вопросе, который остаётся практически нетронутым: как соотносятся крупные и локальные источники теплоснабжения по пространственной характеристике зоны максимальной приземной концентрации, если одновременно учитывать фоновое загрязнение. Отсюда и вырастает предмет этой работы.
Цель и задачи исследования
Работа направлена на то, чтобы дать комплексную оценку экологической нагрузки муниципальной системы теплоснабжения, сопоставив фоновые концентрации, характеристики источников выбросов и пространственные результаты моделирования рассеивания загрязняющих веществ, и на этой основе наметить пути снижения экологического риска. Для этого поставлены следующие задачи:
1. систематизировать современные российские исследования по экологическим и энергетическим характеристикам теплоснабжения;
2. сопоставить фоновые концентрации загрязняющих веществ для выбранных муниципальных образований;
3. проанализировать влияние вида топлива и технологических характеристик теплоисточников на состав и величину выбросов;
4. сопоставить расчетные расстояния до зон максимальной приземной концентрации для различных типов источников теплоснабжения;
5. соотнести полученные результаты с опубликованными российскими исследованиями и определить их согласованность с известными закономерностями;
6. сформулировать практические направления повышения экологической безопасности систем теплоснабжения.
2. Методы и принципы исследования
Основу работы составляют расчеты и анализ, а не собственные измерения: авторы не проводили натурных замеров, а сопоставляли уже существующие расчетные и официальные данные. Информационной базой послужили материалы схем теплоснабжения муниципального образования «город Оренбург» до 2033 г., муниципального образования город Владимир до 2041 г. и города Омска на период до 2040 г. , , , дополненные опубликованными российскими исследованиями по экологической безопасности и эффективности теплоснабжения , , . Исходную экологическую нагрузку описывали через фоновые концентрации диоксида азота, оксида азота, диоксида серы, оксида углерода, взвешенных веществ и сажи — эти данные брались из схем теплоснабжения рассматриваемых городов.
Условия сопоставления заданы в исходных материалах. Скорость ветра принята в диапазоне 0–2 м/с, а рассеивание выбросов рассматривается по методам, утвержденным приказом Минприроды России от 06. 06. 2017 № 273. Документ предусматривает расчеты максимальных разовых приземных концентраций, учитывает фоновые концентрации и, если это необходимо, влияние застройки . В работе используются опубликованные расчетные характеристики источников теплоснабжения Омска, включая расстояние до точки, где достигается максимальная приземная концентрация. Результаты интерпретировались с учетом вида топлива, характеристик процесса сжигания и технического состояния оборудования, геометрии источника выбросов (прежде всего высоты дымовой трубы), а также фоновых и метеорологических условий. Такой набор факторов дает возможность сопоставлять и величину выбросов, и их пространственное проявление.
3. Основные результаты
3.1. Фоновые концентрации
Фон загрязнения задаёт итог. То, насколько чистой или грязной окажется атмосфера после запуска нового или модернизированного теплоисточника, зависит именно от исходной обстановки: вклад конкретного объекта накладывается на уже существующий фон, а не возникает в пустоте. Показатели, использованные в исходных материалах исследования, приведены в таблице 1.
Таблица 1 - Фоновые концентрации загрязняющих веществ в атмосферном воздухе по данным исходных материалов исследования
Загрязняющее вещество | Ед. изм. | Оренбург | Владимир | Омск |
Диоксид азота (NO₂) | мг/м3 | 0,084 | 0,031 | 0,072–0,078 |
Оксид азота (NO) | мг/м3 | 0,040 | Данные отсутствуют | Данные отсутствуют |
Диоксид серы (SO₂) | мг/м3 | 0,0153 | 0,003 | 0,000–0,006 |
Оксид углерода (CO) | мг/м3 | 3,09 | 2,00 | Данные отсутствуют |
Взвешенные вещества | мг/м3 | 0,234 | Данные отсутствуют | 0,219–0,249 |
Углерод (сажа) | мг/м3 | Данные отсутствуют | Данные отсутствуют | 0,025–0,030 |
В Оренбурге концентрация NO₂ достигает 0,084 мг/м3 — это наибольший показатель среди трех городов в представленных данных; Омск демонстрирует диапазон 0,072-0,078 мг/м3, Владимир — лишь 0,031 мг/м3. Отсюда видно: исходный уровень загрязнения на сравниваемых территориях существенно различается. Экологическая оценка теплоисточника, не учитывающая фоновую компоненту, рискует дать неполную картину суммарной концентрации загрязняющего вещества в приземном слое.
3.2. Характеристики топлива и выбросов
От вида топлива зависит и потенциальный набор продуктов сгорания. Твердое топливо дает самый широкий спектр загрязняющих веществ; при сжигании природного газа доля твердых частиц и соединений серы заметно снижается, но проблема выбросов оксидов азота никуда не уходит. Преимущества конкретного вида топлива сами по себе мало что значат без учета особенностей установки — на состав выбросов влияют коэффициент избытка воздуха, температура процесса, конструкция горелочных устройств и система очистки дымовых газов. К такому же выводу приходят и российские исследователи — Чудинова с соавторами , Росляков с соавторами.
Сначала обратимся к работе , а также к статье Прохорова и соавт. . В исходной работе для сопоставления брались значения удельных выбросов NOx для котельных установок, введенных до 31 декабря 2000 г. (таблица 2). Эти данные относятся к требованиям и характеристикам ГОСТ Р 55173-2012. В настоящей статье они используются именно как сравнительная характеристика, а не как самостоятельная и актуальная система нормативов выбросов.
Таблица 2 - Удельные выбросы NOx, приведенные в исходных нормативных данных для котельных установок
Тепловая мощность, МВт | Топливо | Тип шлакоудаления | Удельный выброс, г/МДж | Концентрация при α=1,4, мг/м3 |
До 299 | Газ | Не применимо | 0,043 | 125 |
До 299 | Мазут | Не применимо | 0,086 | 250 |
До 299 | Уголь | Твердое | 0,170 | 470 |
До 299 | Уголь | Жидкое | 0,230 | 640 |
300 и более | Газ | Не применимо | 0,043 | 125 |
300 и более | Уголь | Твердое | 0,200 | 540 |
300 и более | Уголь | Жидкое | 0,250 | 700 |
Уровень NOx заметно зависит от вида топлива и условий его сжигания — газовое топливо дает 0,043 г/МДж, а уголь в рассмотренных вариантах поднимает показатель до 0,170-0,250 г/МДж. Переносить эти цифры напрямую на конкретные муниципальные источники all же нельзя: реальные режимы работы оборудования и действующие природоохранные требования вносят свои коррективы. Российские исследования по модернизации ТЭС это подтверждают — технологические показатели зависят от вида топлива, конструкции котла и применяемых природоохранных технологий , .
3.3. Пространственные результаты моделирования рассеивания
Пространственное воздействие источников теплоснабжения Омска оценили по результатам расчетов рассеивания. Методика позволяет определить максимальную приземную концентрацию и расстояние xₘ, на котором она возникает, учитывая при этом характеристики источника и метеорологические условия . Это принципиально для оценки нагрузки на жилую застройку: одинаковый по величине выброс формирует зоны воздействия разного масштаба в зависимости от геометрии источника.

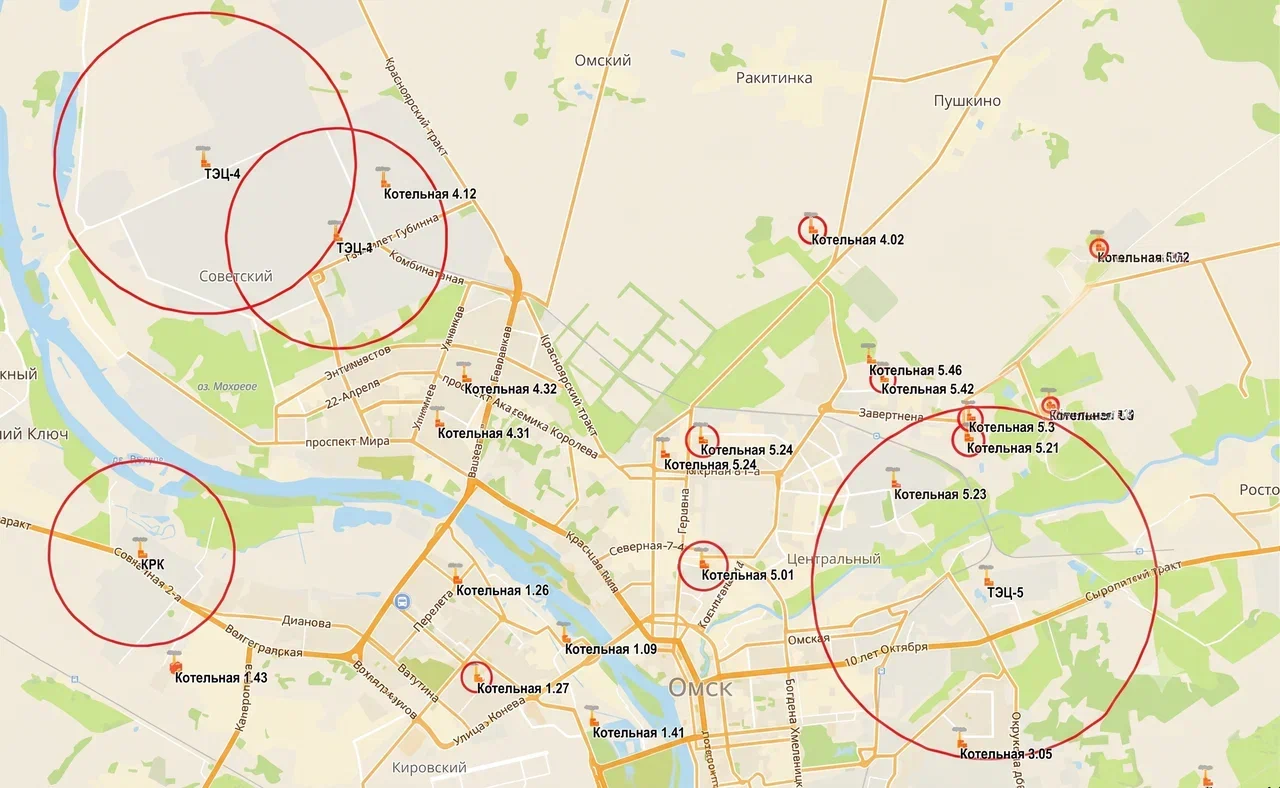

На рисунке 1 показана карта областей рассеивания загрязняющих веществ от источников теплоснабжения. Труба ТЭЦ-5 поднимается на 275 м, и расчетное расстояние до точки максимальной концентрации у нее достигает 6521,07 м. У котельной 2.06 это расстояние составляет всего 66,55 м. Разница между значениями превышает 97 раз. Расчеты обнажают не столько разброс интенсивности выбросов, сколько принципиально разный пространственный характер их проявления.
Рисунок 1 - Области рассеивания загрязняющих веществ от источников теплоснабжения г. Омска по исходным расчетным материалам
4. Обсуждение
Росляков и соавторы сначала фиксируют исходную проблему: значительной части действующего оборудования для выхода на современные технологические показатели требуется модернизация. Из этого вытекает вывод, который подтверждается и настоящим исследованием, экологический эффект не сводится к одному типу топлива. Дальше в дело вступают другие факторы. Конструкция котла, организация горения, система очистки выбросов — каждый из них самостоятельно влияет на величину эмиссии. К похожим наблюдениям приходят и Прохоров с соавторами.
Работа
дополняет эту позицию на уровне самого процесса горения: снижение образования NOx достигается за счёт изменения организации топочного процесса. Отсюда практический вывод — решения стоит различать по двум уровням воздействия: выбор и модернизация источника с одной стороны, управление режимом сжигания топлива с другой. Ближе всего по методологии оказалась работа Осокина и соавт. , где инвентаризация, расчёт рассеивания и геоинформационное представление сведены в единую процедуру оценки экологической безопасности теплоснабжения. Результаты по Омску, полученные в настоящем исследовании, подтверждают полезность такого подхода на практике. Пространственная характеристика позволяет увидеть разницу: масштаб зон потенциального воздействия у крупных и локальных источников принципиально различается.4.1. Научная новизна и практическая значимость
Новизна работы заключается в том, что автор впервые сопоставляет экологическую нагрузку муниципальных теплоисточников сразу по трем связанным между собой уровням: фоновое загрязнение территории, технологические характеристики источника, пространственное расположение зоны максимальной приземной концентрации. Другие исследователи обычно берут отдельный источник, отдельный технологический параметр или общую эффективность теплоснабжения — здесь же все эти характеристики анализируются совместно, на уровне муниципальной системы. Конкретный результат таков: пространственный масштаб воздействия источников оказывается принципиально разным — 6521,07 м для ТЭЦ-5 против 66,55 м для котельной 2.06. Сравнение показывает: экологический профиль теплоисточника зависит и от величины выброса, и от высоты источника, и от условий рассеивания. Второй результат касается фоновых концентраций — их нужно учитывать при сравнении разных территорий, поскольку исходный уровень NO₂ в рассмотренных городах различается в несколько раз.
Практическая ценность работы в том, что полученные результаты пригодны для актуализации схем теплоснабжения и определения очередности модернизации теплоисточников. Первыми в очереди должны стоять устаревшие угольные и мазутные источники, расположенные рядом с жилой застройкой, а также те источники, у которых высокая эмиссия сочетается с неблагоприятными условиями рассеивания — именно такое сочетание создает повышенный экологический риск.
4.2. Направления повышения экологической безопасности
Результаты работы задают направления модернизации. Крупным источникам стоит прежде всего повышать эффективность газоочистки, снижать образование NOx прямо в топке и переходить на автоматизированное поддержание рациональных режимов горения; российские исследования подтверждают, что модернизация действующего оборудования составляет отдельную и существенную задачу , . Локальные источники формируют приземные зоны воздействия рядом с жилой застройкой, и здесь имеет смысл оценивать замещение устаревших котельных современными источниками с более низкими выбросами. Решение о централизации или локализации теплоснабжения нельзя принимать по одному показателю — нужно учитывать потери в тепловых сетях, техническое состояние источников, вид топлива и расположение зон воздействия в пространстве, что согласуется с системным подходом из российских работ , , . Ещё одно направление касается информационной основы экологической оценки: геоинформационная увязка источников, фоновых концентраций и результатов моделирования даёт возможность применять экологические показатели прямо при пространственном планировании системы теплоснабжения. Для крупных городов с множеством разнородных источников такой подход особенно значим.
5. Заключение
Работа обосновывает необходимость комплексной экологической оценки муниципальных систем теплоснабжения — такой, которая объединяет данные о фоне, источнике выбросов и пространственном рассеивании; в этом и заключается её основной результат. Российские исследования обычно сосредоточены на технологических и системных аспектах теплоснабжения — полученные результаты дополняют эту картину пространственным сравнением крупных и локальных источников. На практике это значит: при выборе мероприятий по экологической модернизации важен не только абсолютный объем выбросов. Учитывать нужно и расположение источника относительно жилой застройки, и высоту выброса, и техническое состояние оборудования, и исходный уровень загрязнения территории. Дальше имеет смысл двигаться от сравнительной оценки отдельных источников к расчету совокупного экологического эффекта сценариев развития муниципальной системы теплоснабжения — учитывая замену топлива, модернизацию котельных, изменение тепловых нагрузок и оптимизацию тепловых сетей.
