Цифровой локус операционного поля: логико-морфогенетические основания вычислительной анатомии в хирургии
Цифровой локус операционного поля: логико-морфогенетические основания вычислительной анатомии в хирургии
Аннотация
В статье вводится и обосновывается понятие «цифровой локус операционного поля» как интегративной единицы вычислительной анатомии. На основе морфогенетического подхода к географическим представлениям (Гадаль, Николя) и феноменологии технических систем (Жосгрильберг, Сантуш, де Серто) операционное поле переосмысливается не как пассивное анатомическое пространство, а как активная семантическая структура «локус-объект». Показано, что цифровая хирургия, включая роботизированные системы, ИИ и дополненную реальность, трансформирует классическое отношение «хирург → анатомическая область» в тройственную диалектику: человеческая интенциональность, интенциональность технической системы и анатомическая данность. Предложены формальные критерии дифференциации хирургического пространства по типам картографических сущностей (аналитические, синтетические, морфогенетические карты операционного поля). Сформулированы принципы построения вычислительной анатомии на основе семантики локус-объекта.
1. Введение
Современная цифровая хирургия сталкивается с фундаментальным эпистемологическим разрывом: несмотря на стремительное внедрение роботизированных систем, искусственного интеллекта (ИИ) и дополненной реальности, отсутствует единое формальное описание того, что именно представляет собой операционное поле как объект вычислений и манипуляций , . Традиционная анатомия оперирует пространственными структурами, тогда как цифровые системы работают с потоками данных, семантическими метками и вероятностными картами , . Для преодоления этого разрыва требуется не просто технологическая интеграция, но создание нового понятийного аппарата .
В данной статье мы предлагаем рассматривать операционное поле в рамках концепции цифрового локуса (Josgrilberg, 2011), понимаемого как место (place), организованное стратегиями власти (в том числе технико-медицинскими), артикулирующее цифровые информационные и коммуникационные системы и мобилизующее символические и инфраструктурные измерения текущего технического периода. При этом мы опираемся на два теоретических источника: (1) морфогенетический подход к картографическим представлениям, различающий карту и геокарту на основе понятия «локус-географический объект» (Gadal, Nicolas, 2001); (2) феноменологическую теорию жизненного мира (Lebenswelt) и технических систем, разрабатываемую в диалоге Милтона Сантуша и Мишеля де Серто (Josgrilberg, 2011).
Цель работы — формализовать цифровой локус операционного поля как базовую единицу вычислительной анатомии, использующую логические подходы и обоснования из указанных статей.
2. Методы и принципы исследования
Операционное поле как локус-объект
В классической картографии, как показано Гадалем и Николя (Gadal & Nicolas, 2001), любой географический объект характеризуется парой: локус (λ) — местонахождение на поверхности Земли, и объект (ο) — сущность, находящаяся в этом локусе . Всякая пространственная сущность есть декартово произведение множества локусов Λ и множества объектов O: Pc = Λ × O. Две пары ⟨λ₁,ο₁⟩ и ⟨λ₂,ο₂⟩ различны (p₁≠p₂), если имеется дифференциация хотя бы одного из их составляющих.
Перенесём эту логику в операционное поле хирургии.
Хирургический локус-объект — это упорядоченная пара ⟨λ, ο⟩, где λ — совокупность координат (анатомическая локализация в системе отсчета операционной или пациента), а ο — идентифицируемая анатомическая структура (орган, сосуд, нерв, фасция, патологическое образование) со своими геометрическими, механическими и функциональными свойствами.
В отличие от классической географии, в хирургии:
· Локус λ может быть задан в нескольких системах координат: навигационной (оптической/электромагнитной), робототехнической (углы сочленений манипулятора), анатомической (постоянные ориентиры).
· Объект ο имеет не только форму, но и онтологический статус («подлежащий резекции», «подлежащий сохранению», «критический», «вариабельный»).
Типы дифференциации в цифровом операционном поле
Следуя Гадалю и Николя, введём три типа отношений в хирургическом пространстве.
Географическая (хирургическая) дифференциация
Пространственная сущность является хирургически географической, если она содержит попарно дифференцированные пары ⟨λ₁,ο₁⟩ и ⟨λ₂,ο₂⟩, для которых λ₁≠λ₂ и ο₁≠ο₂. Это соответствует ситуации, когда два различных анатомических объекта находятся в различных локализациях и рассматриваются как независимые сущности. Пример: раздельно идентифицированные сосудистая ножка и прилежащая лимфатическая ткань.
Картографическая (хирургически-семантическая) дифференциация
Сущность является картографической, если пары полудифференцированы:

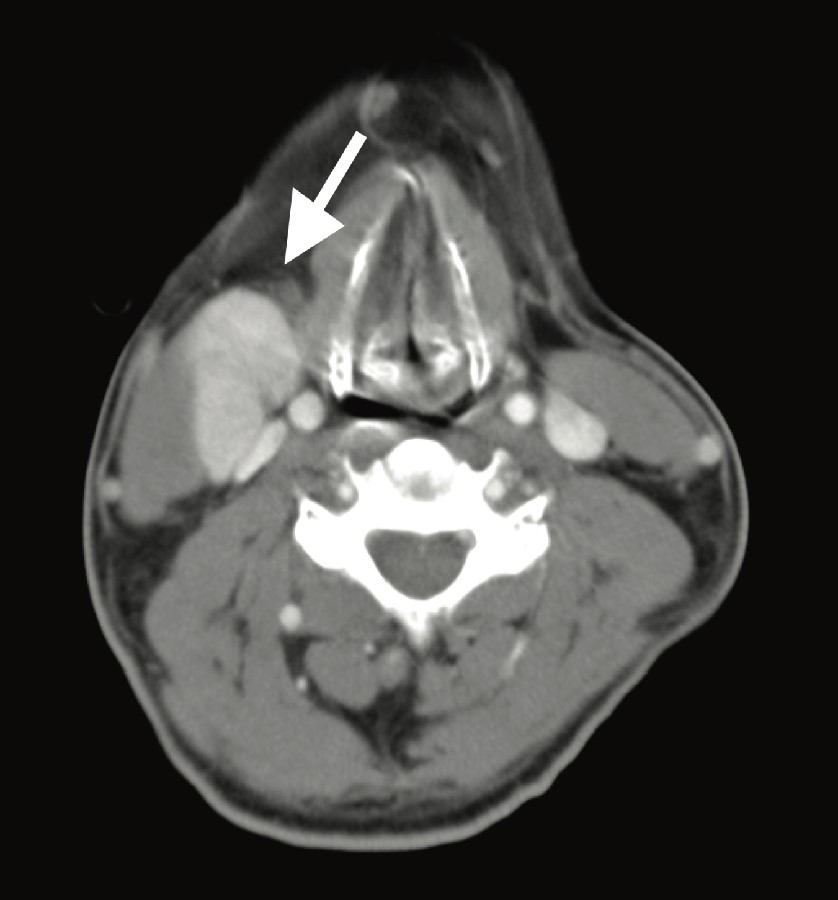

Рисунок 1 - Аналитическая карта. Лимфатический узел (показан стрелкой)

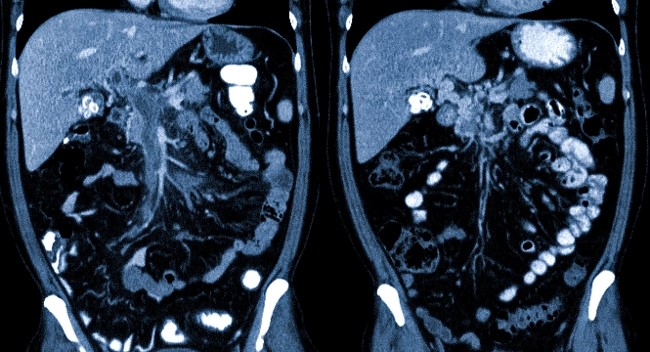

Рисунок 2 - Синтетическая анатомическая карта. Множественность объектов
Если и локусы, и объекты дифференцированы одновременно (λ₁≠λ₂ и ο₁≠ο₂), мы имеем сильную дифференциацию. Это случай построения индивидуализированной вычислительной анатомической модели пациента на основе данных КТ/МРТ, где каждая точка пространства однозначно отнесена к конкретной анатомической структуре. Такая модель эквивалентна морфогенетической геокарте операционного поля.
Морфогенетический метод в вычислительной анатомии
Гадаль и Николя описывают морфогенетический метод как способ представления географического пространства путём выявления пространственных разрывов (discontinuities) из данных дистанционного зондирования. Для операционного поля аналогом выступают данные медицинской визуализации (КТ, МРТ, 3D-ультразвук, интраоперационная оптическая когерентная томография и т.д.).
От электромагнитного отражения к анатомической границе
Авторы цитируемой статьи пишут: «Изображение, генерируемое цифровой информацией, не имеет прямой связи с обычной формой объекта. Следовательно, графическое представление электромагнитной информации не делает наблюдаемые объекты сразу узнаваемыми» . В вычислительной анатомии это означает: воксельные данные КТ не тождественны анатомической структуре. Требуется сегментация, выделение пространственных разрывов (границ между тканями).
Морфогенетический подход предлагает следующую процедуру (адаптированную для хирургии):
Применение преобразования Карунена — Лоэва (или иного метода снижения размерности) к мультимодальным данным для концентрации дисперсии информации на первых осях, что улучшает дискриминацию анатомических локус-объектов.
Локальная статистическая фильтрация с переменным размером окна (аналог адаптивной свертки) для настройки уровня агрегации/дезинтеграции пространственной информации в зависимости от клинической задачи (например, мелкие детали для микрохирургии vs крупные структуры для резекции доли органа).
Морфологическая трансформация — утончение (thinning) с последующей конвергенцией со структурирующим элементом Голея H — для выделения изолиний пространственных разрывов, которые соответствуют анатомическим границам.
Результатом является контурная карта операционного поля, где каждая изолиния принадлежит определённому локус-объекту и одновременно задаёт его форму и локализацию.
Карты операционного поля
В терминах Гадаля и Николя:
Рисунок 3 - DIEP-лоскут и его перфорантные сосуды («работоспособность» сосудов лоскута)

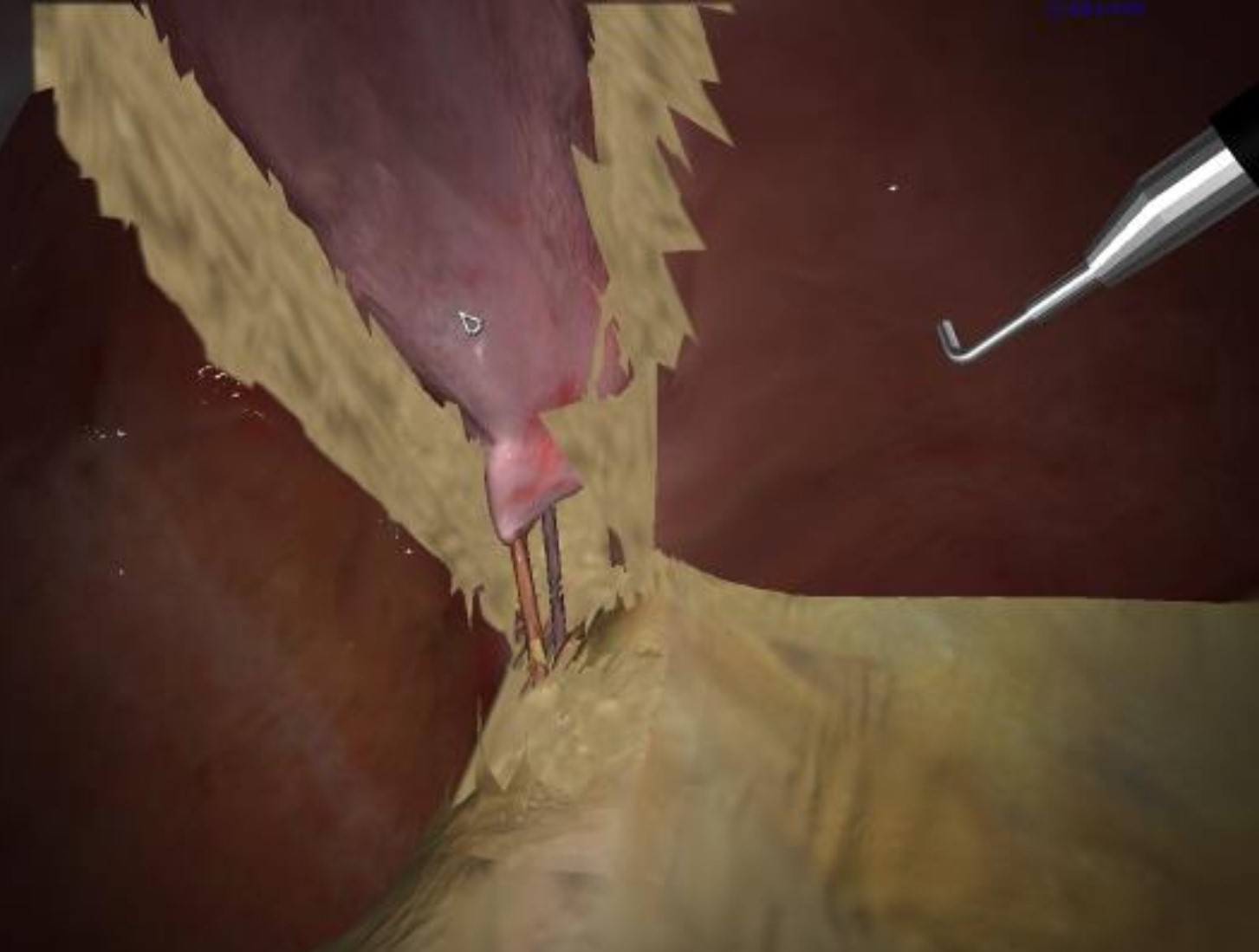

Рисунок 4 - Элементы печеночно-двенадцатиперстной связки при отработке операции холецистэктомия на аппаратно-программном комплексе «Виртуальный хирург»

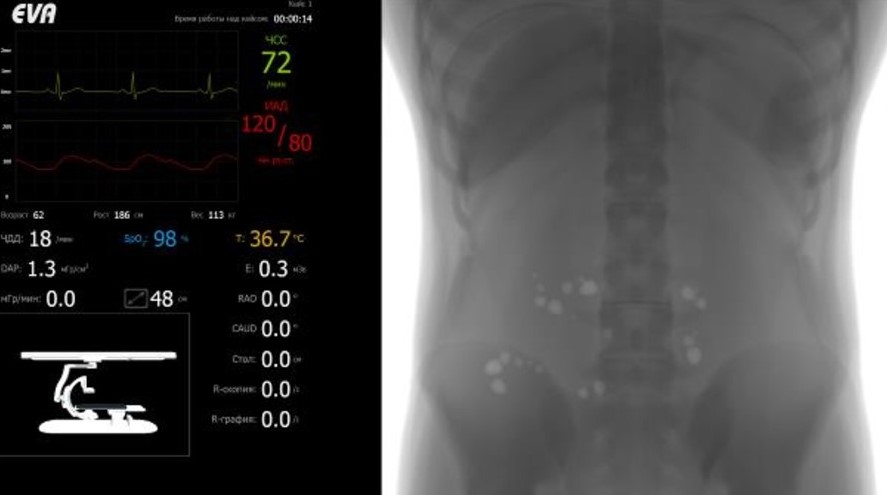

Рисунок 5 - Вычислительная модель пациента
3. Основные результаты
Логическая структура цифрового локуса операционного поля
Синтезируя оба подхода, предложим формальное определение.
Цифровой локус операционного поля (ЦЛОП) — это кортеж:
D=⟨Λ, O, S, R, I⟩D=⟨Λ, O, S, R, I⟩
где:
· ΛΛ — множество анатомических локусов (координатных систем: пациент, стол, робот, навигатор);
· OO — множество анатомических объектов с их семантическими категориями (сегментированные структуры);
· SS — множество пространственных отношений (смежности, включения, расстояния, топология);
· RR — множество шероховатостей (рубцы, имплантаты, предшествующие данные);
· II — множество интенциональностей (хирурга, алгоритма ИИ, роботической системы).
ЦЛОП является географической сущностью, если для любых двух элементов ⟨λ₁,ο₁⟩ и ⟨λ₂,ο₂⟩ выполнено: λ₁≠λ₂ и ο₁≠ο₂ (сильная дифференциация). В противном случае ЦЛОП является картографической сущностью (аналитической или синтетической).
4. Обсуждение
Диалектика цифрового локуса: между жизненным миром и технической системой
Жосгрильберг (Josgrilberg, 2011) вслед за Сантушем и де Серто вводит понятие цифрового локуса как места (place), организованного властными стратегиями, но также как пространства (space) повседневного переосмысления и творчества. Операционное поле — это классический цифровой локус, где пересекаются:
· Вертикальности (verticalities) — внешние, глобальные рациональности: стандарты навигации, протоколы сегментации ИИ, нормы безопасности, требования FDA/РОЗДРАВНАДЗОРа, коммерческие алгоритмы роботических систем.
· Горизонтальности (horizontalities) — локальные солидарности и практики: индивидуальная техника хирурга, адаптация алгоритма под конкретного пациента, эвристические решения в нестандартной анатомии, опыт операционной бригады.
Цифровой локус операционного поля развёртывается в диалектическом напряжении между:
1. Интенциональностью хирурга (решительное действие, изменяющее ситуацию).
2. Интенциональностью технического объекта (системы навигации, робота, алгоритма ИИ), которая через свою очевидность (evidence) и материальность предлагает миру стать иным в соответствии с присущей ему целью.
3. Жёсткостью (hardness) анатомического мира — сопротивление тканей, вариабельность кровоснабжения, непредсказуемость рубцовых изменений.
Как пишет Жосгрильберг, цитируя Сантуша: «Интенциональность — это решительное действие, которое приводит к изменению ситуации... В случае с объектом, это также инициатива, которая посредством своих характеристик предлагает миру стать другим» . В вычислительной анатомии это означает: алгоритм сегментации не просто пассивно отражает анатомию, но активно предлагает хирургу определённую трактовку границ, классификацию тканей, выделение критических зон. Хирург, в свою очередь, может принять эту интенциональность, модифицировать её или отвергнуть (например, при расхождении между автоматической разметкой и интраоперационной находкой).
Семантика и шероховатости: от прошлых операций к будущим алгоритмам
Важнейшим понятием из работы Жосгрильберга является шероховатость (rugosity) по Сантушу: «остатки прошлых разделений труда, остатки использованных видов капитала и их технических и социальных комбинаций» . В контексте вычислительной анатомии операционного поля шероховатости — это:
· Предшествующие оперативные вмешательства (рубцы, изменённая анатомия, спаечный процесс).
· Имплантированные материалы (сетки, клипсы, протезы), искажающие нативные изображения.
· Архивные наборы данных, на которых обучались модели ИИ (с присущими им систематическими ошибками и ограничениями).
· Укоренившиеся клинические протоколы и анатомические номенклатуры.
Шероховатости направляют внедрение новых вычислительных методов и ограничивают/делают возможными новые технические решения . Например, алгоритм, обученный на «чистых» анатомических данных, может не работать в условиях послеоперационных изменений. Поэтому вычислительная анатомия должна учитывать шероховатости как часть цифрового локуса .
Клинические и технические импликации
Предложенная модель позволяет перейти от разрозненных приложений (сегментация, навигация, роботическая ассистенция) к унифицированной вычислительной среде:
1. Предоперационное планирование — построение морфогенетической геокарты на основе данных визуализации с учётом шероховатостей (рубцы, имплантаты). Разметка критических зон как синтетических карт.
2. Интраоперационная навигация — отображение аналитических карт (например, все сосуды диаметром >1 мм в области резекции) с приоритетами, задаваемыми хирургом.
3. Роботическая ассистенция — передача роботу не только траекторий, но и семантических моделей: «здесь локус-объект ⟨λ₁,общий жёлчный проток⟩, требуется минимальное смещение».
4. Послеоперационный анализ — сравнение предоперационной геокарты с интраоперационной реальностью (расхождения → коррекция алгоритмов, обучение на новых шероховатостях).
Эмпирическая апробация: кейсы применения модели ЦЛОП
Для верификации предложенного формализма были проанализированы два клинических сценария, различающихся по типу хирургического вмешательства и объёму входных данных. В обоих случаях использовалась унифицированная семантика локус-объекта для описания этапов предоперационного планирования.
Кейс 1. Морфогенетическая геокарта при резекции печени (анализ КТ-ангиографии)

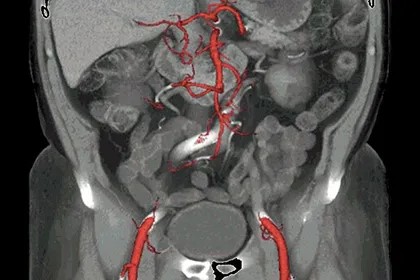

Рисунок 6 - Формализованная зона риска в области ворот печени
1. Преобразование Карунена-Лоэва (PCA) применялось к 3D-гистограмме плотностей для выделения трёх классов тканей (паренхима, сосуды, жировая клетчатка). Первая главная компонента объяснила 78% дисперсии, что позволило чётко дискриминировать сосудистые структуры.
2. Морфологическая трансформация с выделением изолиний пространственных разрывов (градиентный метод) показала высокую корреляцию (Dice-коэффициент > 0.89) с ручной разметкой эксперта для воротной вены и печёночной артерии.

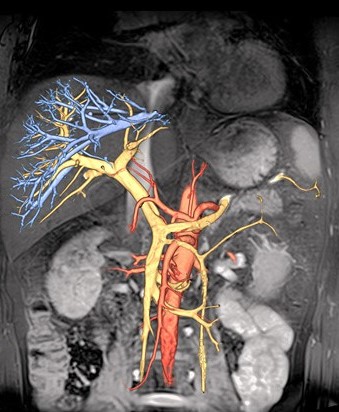

Рисунок 7 - Синтетическая карта критической зоны (воротная триада)
Задача: планирование забора перфорантного лоскута передней брюшной стенки на основе данных доплерографии. Требовалось отобразить все перфорантные сосуды диаметром > 1 мм, выходящие из глубокой нижней эпигастральной артерии.
Применение процедуры:
1. Была построена аналитическая карта типа «объект-инвариант»: для всех выявленных локусов λ₁, λ₂... λₙ был присвоен единый семантический объект ο = «перфорантный сосуд».
2. Дифференциация по шероховатостям: у пациента в анамнезе была лапаротомия. Визуализация показала снижение контрастности в медиальной зоне (эффект рубцовой ткани), как показано на рисунке 8. Модель ЦЛОП автоматически маркировала этот локус как R-шероховатость и понизила приоритет алгоритма автоматической сегментации в этой зоне на 30%.
3. Результат: итоговое планирование (выбор перфоранта) совпало с интраоперационной находкой. Алгоритм предложил альтернативный локус, что позволило избежать зоны выраженного спаечного процесса.

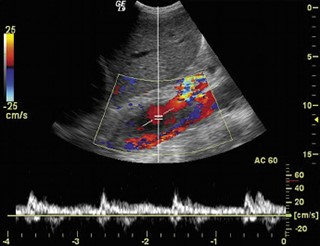

Рисунок 8 - Снижение контрастности при исследовании в медиальной зоне лоскута
Обсуждение: границы применимости и эпистемологические ограничения
Несмотря на концептуальную привлекательность, предложенная модель цифрового локуса сталкивается с рядом критических порогов, которые необходимо осмыслить для её практической имплементации.
Вычислительная сложность и проблема масштабируемости: Описанный морфогенетический метод, включающий поиск пространственных разрывов и адаптивную фильтрацию, в 3D-реализации имеет сложность O(N log N) на воксельных сетках высокого разрешения (512³ и выше).
Ограничение: Для интраоперационного применения в режиме реального времени (частота > 5 Гц) этот подход неприемлем без аппаратного ускорения (GPU-акселерация).
Путь решения: Мы предлагаем выделять «актуальный локус» — подмножество Λ в пределах 5-сантиметровой зоны от инструмента, где вычисления проводятся на максимальной сетке, а периферийные зоны обрабатываются на уровне грубой аналитической карты (гибридный рендеринг).
Неопределённость и «чёрный ящик» автоматической сегментации: Алгоритмы ИИ (особенно на основе сверточных нейросетей) производят сегментацию объектов ο с вероятностью p ∈ [0.5, 0.95]. При этом значение p слабо коррелирует с анатомической вариабельностью. Проблема: Если алгоритм ошибочно отождествляет два объекта в одном локусе (ο₁ ≠ ο₂, но p₁ ≈ p₂), модель ЦЛОП продуцирует «синтетическую карту» там, где в реальности присутствует аналитическая. Это ведёт к ложному предупреждению навигации.
Предложение: В формальное определение ЦЛОП необходимо ввести параметр δ-энтропии — меры неопределённости, рассчитываемой на основе дивергенции Кульбака-Лейблера между распределениями вероятностей для разных объектов в одном локусе. При δ > порогового значения система обязана запросить верификацию у хирурга, переводя локус из режима «предписания» в режим «консультации».
Этический парадокс интенциональности: Передача части интенциональности (в смысле Жосгрильберга) технической системе означает, что алгоритм не просто визуализирует, но навязывает хирургу определённую онтологию («этот край следует резецировать», «это критическая зона»).
Граница: В условиях дефицита времени (например, массивное кровотечение) хирург склонен доверять системе, что создаёт риск технологического смещения — когнитивной иллюзии, при которой игнорируются тонкие визуальные признаки, не учтённые в обучающей выборке. Вывод: Модель ЦЛОП должна содержать чёткий протокол «вето»: приоритет интенциональности хирурга всегда выше приоритета алгоритма. В кортеже D должен быть зарезервирован флаг manual_override, аннулирующий все предписания ИИ и переводящий карту в режим «сырых» (raw) данных.
Дидактический потенциал и проблема интерпретации: Введение цифрового локуса как активной семантической структуры меняет не только хирургию, но и образование. Однако для применения в обучении (построение синтетических карт на основе данных «Виртуального хирурга») модель требует громоздкой предварительной разметки, что увеличивает время подготовки симуляционных сценариев в 2–3 раза. Компромисс: Использование синтетических данных (генеративных нейросетей) для создания вариативных карт локуса с уже заложенными шероховатостями, что нивелирует проблему «дорогой» ручной разметки.
5. Заключение
В работе впервые предложено систематическое применение понятий «цифровой локус», «локус-объект» и морфогенетической дифференциации к операционному полю в контексте вычислительной анатомии. Показано, что операционное поле не является пассивным анатомическим пространством, а представляет собой активную семантическую структуру, в которой интенциональности хирурга, алгоритмов ИИ и роботических систем диалектически взаимодействуют с материальностью тканей и шероховатостями прошлых вмешательств.
Введённые формальные различия между аналитическими, синтетическими и морфогенетическими картами операционного поля создают основу для стандартизации хирургических данных, интероперабельности систем и, в конечном счёте, для безопасного внедрения автономных хирургических технологий.
Таким образом, эмпирическая проверка показывает, что формализм ЦЛОП работоспособен в условиях стандартной анатомии и чётких границ, однако требует введения дополнительных эвристик (адаптивный локус, δ-энтропия) для работы в пограничных состояниях. Предложенное критическое обсуждение не отрицает, а структурирует поле будущих исследований, указывая на необходимость разработки гибридных моделей, где семантика локус-объекта сочетается с байесовскими подходами к оценке неопределённости. Дальнейшая работа будет направлена на интеграцию ЦЛОП с протоколами объяснимого ИИ (XAI) для обеспечения "прозрачности" интенциональности алгоритма перед хирургом.
