МЕТОДЫ АНАЛИЗА И ВИЗУАЛИЗАЦИИ ЗАВИСИМОСТЕЙ ES-МОДУЛЕЙ В JAVASCRIPT-ПРИЛОЖЕНИЯХ С ПОМОЩЬЮ ГРАФОВЫХ БАЗ ДАННЫХ

Графовые базы данных — класс баз данных, в которых данные представлены в виде сущностей и отношений между ними. За счёт того, что структура хранения напрямую отражает структуру связей предметной области, такие базы данных часто обеспечивают более высокую гибкость и производительность при обработке сильно связанных данных по сравнению с реляционными системами. Узлы, или вершины (nodes), — это экземпляры сущностей; рёбра, или связи (edges), — отношения между ними; свойства (properties) содержат описательную информацию, связанную с узлами и рёбрами.

К преимуществам графовых баз данных обычно относят:

– гибкую схему данных, не требующую заранее фиксированной структуры таблиц;

– наглядное представление связей между сущностями, естественное для задач анализа зависимостей;

– высокую скорость выполнения запросов, связанных с обходом связей, — в отличие от реляционных СУБД, где аналогичные операции требуют дорогостоящих операций соединения таблиц.

Среди ограничений можно отметить:

– снижение производительности при выполнении запросов, требующих обхода очень большого числа связей, на графах с миллионами узлов;

– сравнительно небольшое, по сравнению с реляционными СУБД, сообщество пользователей у ряда графовых платформ, что может затруднять получение технической поддержки при решении нетиповых задач

Наиболее распространённой в настоящее время графовой СУБД является Neo4j — платформа для нативного хранения и обработки графовых структур, написанная на Java; название Neo4j иногда расшифровывают как «Network Exploration and Optimization for Java» («исследование и оптимизация сетей для Java»). Neo4j поддерживает свойства ACID (атомарность, согласованность, изолированность и долговечность транзакций), что делает её пригодной в том числе для систем, предъявляющих требования к транзакционной целостности данных

Cypher — декларативный язык запросов, оптимизированный для работы с графовыми базами данных. Он предоставляет удобный синтаксис для описания узлов, рёбер и их атрибутов, а также для формулирования запросов на поиск путей, подграфов и агрегированных характеристик графа

Зачастую разработчики, особенно при работе с крупными JavaScript-проектами, сталкиваются с проблемой усложнения архитектуры приложения из-за разрастания количества модулей и усложнения связей между ними. Отсутствие наглядного представления о зависимостях может привести к дублированию кода, созданию циклических зависимостей и затруднённому сопровождению проекта.

В связи с этим возникла необходимость в разработке подходов и инструментов, позволяющих анализировать и визуализировать структуру модульных зависимостей в современных JavaScript-приложениях. Это особенно актуально для приложений, использующих стандарт ES-модулей, активно применяемый в экосистеме ECMAScript

Основной целью данной статьи является обзор существующих решений, выявление их недостатков и формулировка методологических основ дальнейшего исследования по анализу и визуализации модульных зависимостей. В частности, рассматриваются технологии, применяемые при создании графов зависимостей, а также инструменты, основанные на статическом анализе кода, с фокусом на библиотеках и методах, применимых к ES-модулям, и на возможностях их представления средствами графовых баз данных.

1.1. Актуальность и постановка проблемы

С ростом масштабов клиентских и серверных JavaScript-приложений возросла потребность в средствах, позволяющих отслеживать архитектурную сложность и выявлять потенциальные проблемы. Одним из ключевых аспектов при разработке современных веб-приложений становится организация модульных зависимостей, от которой напрямую зависит поддерживаемость и масштабируемость системы. Анализ модульных связей помогает упрощать рефакторинг, снижать технический долг, минимизировать риски, связанные с безопасностью, и повышать эффективность процессов разработки. Однако существующие инструменты либо ограничены в функциональности, либо не обладают достаточной гибкостью для анализа сложных, динамически формируемых связей. Это делает задачу комплексного анализа зависимостей особенно актуальной в контексте быстроразвивающейся JavaScript-экосистемы, а специфика самой задачи — большое число слабо структурированных связей между модулями — естественным образом подводит к использованию графовой модели данных и графовых СУБД как средства хранения и анализа таких зависимостей.

Современная экосистема JavaScript предоставляет разработчикам ряд инструментов для анализа и визуализации модульных зависимостей. Наиболее активно применяются утилиты, интегрируемые в сборщики, такие как Webpack и Rollup. К примеру, Webpack Bundle Analyzer

Инструмент Dependency Cruiser

Отдельного внимания заслуживает Madge

Общей чертой большинства перечисленных решений является то, что они ориентированы преимущественно на технических специалистов и решают прикладные задачи — уменьшение размера сборки, выявление циклов или соблюдение архитектурных правил. При этом отсутствует целостное представление об архитектуре системы в терминах графовой теории или метрик качества кода. Кроме того, эти инструменты слабо адаптированы к научному анализу и не позволяют масштабировать визуализацию на большие проекты с сотнями и тысячами модулей без потери наглядности.

2.1. Научные подходы к графовому анализу программной архитектуры

Научное сообщество активно исследует архитектуру программного обеспечения, однако подавляющее большинство таких исследований сосредоточено на языках с более выраженной статической типизацией, таких как Java и C++. Это обусловлено тем, что такие языки предоставляют больше возможностей для глубокого анализа кода на этапе компиляции. Тем не менее полученные в этих работах подходы могут быть адаптированы и для динамических языков, включая JavaScript.

В частности, в литературе активно изучается применение графов для описания архитектур программ

Некоторые исследования рассматривают возможности визуального анализа программной архитектуры как средства поддержки принятия решений при рефакторинге или при переходе к новым архитектурным стилям. Используются различные техники визуализации, в том числе force-directed layout, иерархические (Sugiyama-style) схемы, а также методы кластеризации и автоматической группировки модулей по архитектурным слоям.

Стоит отметить, что в контексте JavaScript и особенно ES-модулей научных публикаций пока немного: большинство работ по статическому анализу JavaScript сосредоточено на построении графов вызовов для решения задач безопасности и рефакторинга

Методология, лежащая в основе предлагаемого исследования, ориентирована на построение формальной модели зависимостей между модулями в JavaScript-приложениях, использующих стандарт ES-модулей, с последующей визуализацией и анализом этой структуры. Важной особенностью выбранного подхода является сочетание технических решений — таких как парсинг исходного кода и генерация графов, — с элементами научного анализа, в частности, применением графовых метрик и принципов визуальной аналитики.

На первом этапе планируется сформировать корпус открытых JavaScript-проектов, размещённых на платформе GitHub, удовлетворяющих следующим критериям: активная разработка, использование ES-модулей в структуре проекта, достаточный масштаб кода (от 100 файлов и более). Для сбора и предварительной фильтрации данных предполагается использовать GitHub API, а также утилиты командной строки, позволяющие производить автоматическую загрузку и очистку репозиториев.

Следующим ключевым шагом является парсинг структуры исходного кода. Для этого предполагается использовать инструментальные средства, способные обрабатывать синтаксис ECMAScript, например Babel и Acorn. В процессе анализа будут выявлены связи между файлами, выраженные через ключевые конструкции import и export. Особое внимание будет уделено корректной интерпретации относительных и абсолютных путей, разрешению алиасов и обработке потенциально динамических импортов. На этом этапе данные о зависимостях будут трансформированы в представление, пригодное для построения графов — в частности, в виде списков смежности или пар связанных узлов, что соответствует общепринятым способам представления графовых структур в задачах компиляции и статического анализа

Третьим этапом станет построение ориентированных графов, где каждая вершина будет соответствовать отдельному модулю, а каждое направленное ребро — зависимости между ними. Полученные графы могут содержать сотни и тысячи узлов, поэтому важной задачей становится не только их формальное описание, но и поиск подходящих алгоритмов визуального представления. Предпочтение планируется отдать интерактивным визуализациям, реализуемым средствами JavaScript-библиотек D3.js, Sigma.js или Cytoscape.js. Эти библиотеки позволяют реализовать гибкую навигацию по графу, масштабирование, группировку узлов, а также отображение дополнительных свойств модулей, таких как размер, частота использования или количество входящих/исходящих связей.

Дополнительно предполагается использование количественного анализа графов, включающего в себя вычисление таких метрик, как средняя степень вершины, плотность графа, диаметр, коэффициент кластеризации и центральность. Эти метрики позволят выявлять узлы с высокой степенью зависимости, потенциальные архитектурные «бутылочные горлышки», а также зоны избыточной связанности, которые могут привести к усложнению сопровождения системы. Отдельный интерес представляет задача выявления циклических зависимостей, для которой в теории графов существуют эффективные алгоритмы поиска всех элементарных циклов ориентированного графа

Завершающим этапом станет интерпретация полученных данных и сопоставление количественных характеристик архитектуры с качественными признаками кода. Это позволит выработать гипотезы о корреляции между структурой графа и архитектурной зрелостью проекта, а также наметить пути автоматизированной диагностики и возможного рефакторинга на основе выявленных паттернов.

Таким образом, методология исследования объединяет технические, визуальные и аналитические подходы, создавая основу для комплексного анализа модульных зависимостей в современных JavaScript-приложениях.

В рамках исследования планируется сформировать набор практических рекомендаций и инструментальных решений для анализа модульной структуры JavaScript-приложений. Ожидается, что результаты позволят более эффективно выявлять узлы архитектурной сложности, предложат новые способы визуального представления и будут способствовать развитию подходов к сопровождению и рефакторингу кода.

В отличие от Dependency Cruiser

Чтобы показать, как описанная выше методология может быть реализована на практике, рассмотрим иллюстративный пример небольшого гипотетического JavaScript-приложения, состоящего из девяти ES-модулей: точки входа app.js, модуля маршрутизации router.js, модуля состояния store.js, двух модулей представления views/home.js и views/profile.js, модуля обращения к API api/users.js, модуля низкоуровневых HTTP-запросов api/http.js, вспомогательного модуля utils/format.js и файла конфигурации config.js. Связи импорта между этими модулями образуют граф зависимостей, показанный на рисунке 1.

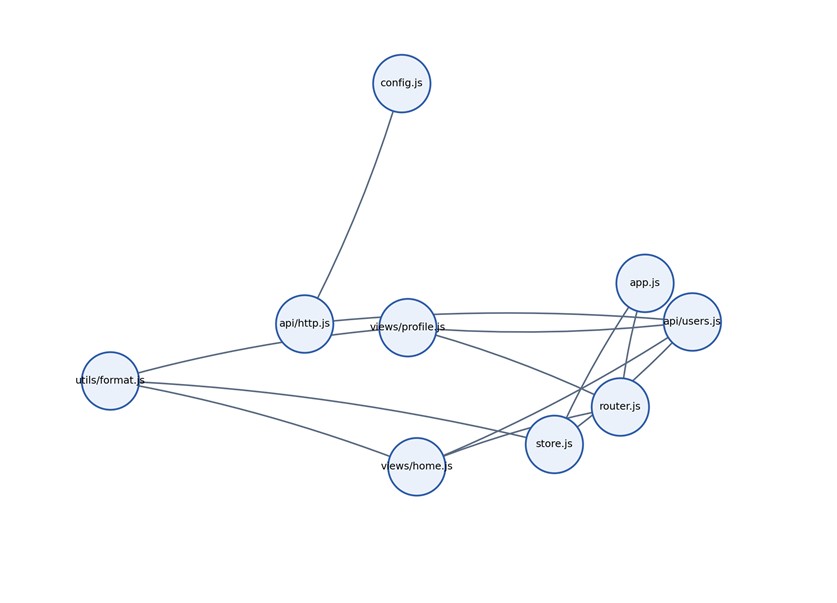

Граф зависимостей ES-модулей гипотетического приложения (иллюстративный пример)

DOI:10.60797/IRJ.2026.172.77.1

display_fulldownload_image

В модели графовой базы данных каждый модуль естественно представляется узлом с меткой Module и свойством path, а каждая связь import — направленным ребром DEPENDS_ON. Загрузка такого графа в Neo4j может быть выполнена, например, следующим набором инструкций на языке Cypher:

1CREATE (app:Module {path: "app.js"})
2CREATE (router:Module {path: "router.js"})
3CREATE (store:Module {path: "store.js"})
4CREATE (home:Module {path: "views/home.js"})
5CREATE (profile:Module {path: "views/profile.js"})
6CREATE (users:Module {path: "api/users.js"})
7CREATE (http:Module {path: "api/http.js"})
8CREATE (fmt:Module {path: "utils/format.js"})
9CREATE (cfg:Module {path: "config.js"})
10CREATE (app)-[:DEPENDS_ON]->(router)
11CREATE (app)-[:DEPENDS_ON]->(store)
12CREATE (router)-[:DEPENDS_ON]->(home)
13CREATE (router)-[:DEPENDS_ON]->(profile)
14CREATE (home)-[:DEPENDS_ON]->(users)
15CREATE (profile)-[:DEPENDS_ON]->(users)
16CREATE (users)-[:DEPENDS_ON]->(http)
17CREATE (http)-[:DEPENDS_ON]->(cfg)
18CREATE (store)-[:DEPENDS_ON]->(users)
19CREATE (store)-[:DEPENDS_ON]->(fmt)
20CREATE (home)-[:DEPENDS_ON]->(fmt)
21CREATE (profile)-[:DEPENDS_ON]->(fmt)

После загрузки графа становятся доступны аналитические запросы, которые в существующих инструментах статического анализа (Dependency Cruiser, Madge) либо отсутствуют, либо требуют написания дополнительного кода. Так, поиск модулей с наибольшим количеством входящих зависимостей — потенциальных «узких мест» архитектуры — выполняется запросом:

1MATCH (m:Module)<-[:DEPENDS_ON]-(dependent)
2RETURN m.path AS module, count(dependent) AS incomingDependencies
3ORDER BY incomingDependencies DESC
4LIMIT 5

Поиск циклических зависимостей — одна из типовых задач архитектурного анализа — формулируется как поиск замкнутого пути в графе:

1MATCH path = (m:Module)-[:DEPENDS_ON*2..6]->(m)
2RETURN [n IN nodes(path) | n.path] AS cycle

а вычисление средней степени вершины графа, характеризующей его общую связность, — агрегирующим запросом:

1MATCH (m:Module)
2OPTIONAL MATCH (m)-[r:DEPENDS_ON]->()
3WITH m, count(r) AS outDegree
4RETURN avg(outDegree) AS averageOutDegree

Приведённый пример носит иллюстративный характер и не заменяет полноценной апробации методики на корпусе реальных проектов, которая является следующим этапом исследования (раздел 5). Тем не менее он показывает, что граф зависимостей ES-модулей может быть напрямую отображён в модель свойств графовой базы данных без потери информации и что типовые задачи архитектурного анализа — поиск циклов, оценка связности и выявление наиболее зависимых модулей — можно сформулировать компактными запросами на языке Cypher, не прибегая к отдельной реализации соответствующих алгоритмов.

В условиях постоянного роста сложности JavaScript-приложений задача анализа и визуализации модульных зависимостей приобретает особую актуальность. ES-модули, являясь основой современной модульной системы в экосистеме ECMAScript, создают структурные связи, которые требуют осмысленного подхода к организации и контролю. Существующие инструменты статического анализа — Webpack Bundle Analyzer, Rollup Plugin Visualizer, Dependency Cruiser, Madge — решают отдельные прикладные задачи, но не предоставляют единого представления архитектуры в терминах графовой теории и не позволяют формулировать произвольные аналитические запросы к графу зависимостей.

В настоящей статье предложен подход, устраняющий этот пробел за счёт представления графа зависимостей ES-модулей в графовой базе данных Neo4j. Систематизированы существующие инструменты и научные работы по графовому анализу программной архитектуры, сформулированы методологические основы дальнейшего исследования — от сбора корпуса открытых проектов и парсинга исходного кода до вычисления графовых метрик, — а на иллюстративном примере показано, как граф зависимостей загружается в графовую базу данных и как типовые задачи архитектурного анализа (поиск циклов, оценка связности, выявление наиболее зависимых модулей) решаются запросами на языке Cypher.

Дальнейшие шаги исследования будут направлены на реализацию программного прототипа, сбор эмпирических данных на основе анализа открытых репозиториев с GitHub и оценку предложенного подхода на корпусе реальных проектов в сопоставлении с существующими инструментами. Полученные результаты, как ожидается, станут вкладом в развитие области анализа программной архитектуры на языке JavaScript.
