ОБРАЗОВАНИЕ ФОСФАТОВ БАРИЯ, СТРОНЦИЯ, ЛАНТАНА И УРАНА В ХЛОРИДНЫХ РАСПЛАВАХ

Солевые хлоридные расплавы являются рабочими средами для пирохимической переработки отработавшего ядерного топлива (ОЯТ). Для повторного использования электролита необходимо разработать эффективные методы очистки расплавленных солей от электроотрицательных продуктов деления, остающихся после извлечения делящихся материалов и включающих щелочноземельные (Sr, Ba) и редкоземельные элементы (La). Одним из перспективных подходов к регенерации электролита является фосфатное осаждение, позволяющее селективно выделять металлы в виде малорастворимых соединений.

В предыдущих работах

Результаты экспериментов показали, что оптимальная продолжительность стадии осаждения составляет два часа с момента нагрева смеси хлоридов до рабочей температуры. Перемешивание расплава позволяет интенсифицировать процесс осаждения фосфатов и сократить продолжительности эксперимента до одного часа.

По результатам химического и рентгенофазового анализа было показано, что катионный состав соли-растворителя и избыток осадителя оказывают влияние на состав образующихся фосфатов. Установлено, что в случае редкоземельных элементов при повышении концентрации реагента-осадителя происходит изменение состава от простых к двойным фосфатам:

Однако в литературе отсутствуют сведения о процессах образования фосфатов в случае совместного присутствия нескольких элементов в расплаве. Поэтому целью настоящей работы являлось определение состава соединений, образующихся при введении фосфат-ионов в хлоридные расплавы, имеющие технологическое значение (NaCl–KCl, LiCl–KCl и NaCl–KCl–CsCl) и содержащие ионы щелочноземельных элементов, РЗЭ и урана (Sr2+/Ba2+ + La3+ + UO22+).

Эксперименты по фосфатному осаждению выполняли в электролитах различного состава: (Na–K)Cl + МCl2 + LaCl3 + UO2Cl2; (Na–K–Cs)Cl + МCl2 + LaCl3 + UO2Cl2; (Li–K)Cl + МCl2 + LaCl3 + UO2Cl2 (М = Sr или Ba). Исходные солевые смеси готовили посредством барботирования хлора и хлороводорода через расплав соли-растворителя, содержащий оксид лантана, закись-окись урана и хлорид бария или стронция. Пример внешнего вида получающихся при этом солевых электролитов представлен на рис. 1.

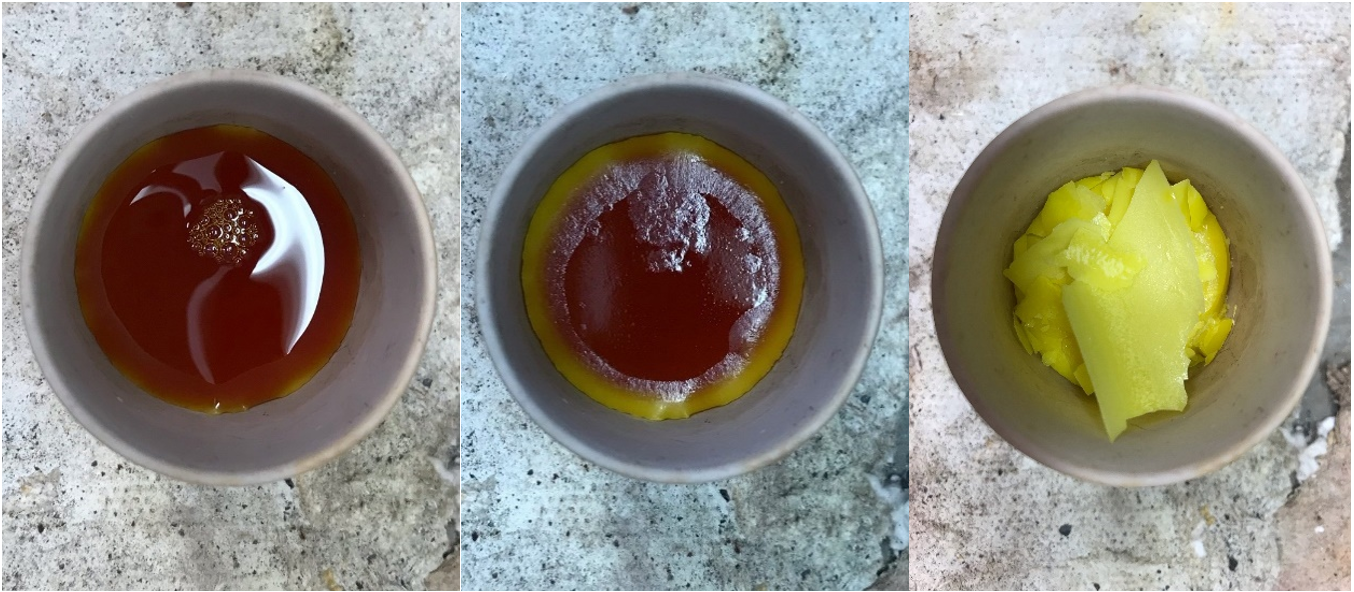

Рисунок 1 - Внешний вид солевой смеси (Na–K–Cs)Cl + SrCl2 + LaCl3 + UO2Cl2 в жидком, полузастывшем и твердом состоянии

DOI:10.60797/IRJ.2025.160s.7.1

Полученные соли затем измельчали и использовали в экспериментах по осаждению фосфатов. Для этого навески приготовленной соли помещали в алундовые тигли. К ним добавляли различное количество безводного ортофосфата натрия (Na3PO4). Далее тигли помещали в стальную реторту, которую герметично закрывали крышкой. Ёе устанавливали в вертикальную печь, вакуумировали и нагревали до рабочей температуры. После этого реторту заполняли аргоном и выдерживали при рабочей температуре в течение двух часов. По окончании выдержки извлекали из печи и охлаждали до комнатной температуры. Затем реторту вскрывали и извлекали тигли. Замороженные солевые плавы в тиглях растворяли в 50 мл дистиллированной воды. Нерастворимые осадки отфильтровывали, промывали дистиллированной водой, и смешивали с 20–30 мл дистиллированной воды до получения эмульсии для последующего гранулометрического анализа. Размер частиц твёрдой фазы определяли при помощи лазерного гранулометрического анализатора ANALYSETTE 22 NanoTec plus с использованием приставки Wet Dispersion Unit с применением ультразвукового воздействия на образцы для предотвращения возможного слипания частиц во время измерений. Расчёт размера проводили по теории Фраунгофера. Фильтрат анализировали на остаточное содержание бария/стронция, лантана и урана. После проведения гранулометрического анализа эмульсию, содержащую фосфаты, фильтровали. Полученный осадок сушили при 180oC и анализировали методом порошковой рентгеновской дифракции (дифрактометр PANalytical X’Pert PRO MPD, излучение Cu Ka, Ni фильтр). Твёрдые фосфаты анализировали методом колебательной спектроскопии (инфракрасной (ИК) и комбинационного рассеяния света (КРС)) при помощи спектрометров Vertex-70 (Bruker) и АТР5020 (Optosky).

В присутствии фосфат-ионов происходит совместное осаждение присутствующих в расплаве катионов металлов (лантана, уранила, стронция или бария) в виде фосфатов. На рис. 2 представлены результаты рентгенофазового анализа (а), гранулометрического анализа (б), ИК-спектроскопии (в) и спектроскопии комбинационного рассеяния света (г) частиц осадков, полученных из расплавов на основе NaCl–KCl, содержащих ионы уранила, лантана и стронция. Результаты расшифровки рентгенограмм приведены в табл. 1. На всех ИК-спектрах присутствуют полосы, обусловленные колебаниями в фосфат-ионе: симметричным валентным ν1 в области 950–990 см–1, антисимметричным валентным ν3 около 1000–1150 см–1, деформационными ν2 и ν4 в области 400–500 и 550–660 см–1, соответственно. В спектрах КРС полосы, соответствующие указанным колебаниям, практически не выражены. Сопоставление результатов фазового и спектрального анализа показывает, что при низком мольном отношении количества реагента-осадителя к ионам осаждаемых металлов происходит образование простого ортофосфата лантана (моноклинная фаза типа монацита) и диураната натрия. При увеличении количества вводимого фосфата натрия, начиная с двукратного избытка, происходит образование двойных фосфатов типа Na3La(PO4)2. Аналогичное влияние количества введённого фосфата прослеживается и на состав фосфатов стронция.

Также в табл. 1 представлены данные, иллюстрирующие влияние избытка Na3PO4 на степень осаждения фосфатов. Видно, что увеличение количества реагента-осадителя приводит к увеличению степени осаждения присутствующих в расплаве катионов. Практически количественное осаждение происходило при мольных отношениях (МО) PO43– : (Sr2+ + La3+ + UO22+) более 1,4.

Измерение размера частиц осадков проводили с использованием ультразвуковой обработки. Основная масса частиц имеет размеры не более 100 мкм (рис. 1(б)). На кривых распределения частиц по крупности наблюдается основной максимум в области 30 мкм. Распределение частиц по размерам не строго мономодальное, на кривых на рисунке 1(б) присутствует плечо без явно выраженного максимума около 3–4 мкм. Полученные результаты демонстрируют, что увеличение количества реагента-осадителя практически не влияет на распределение частиц образующихся осадков по размерам, о чём свидетельствуют схожие профили кривых.

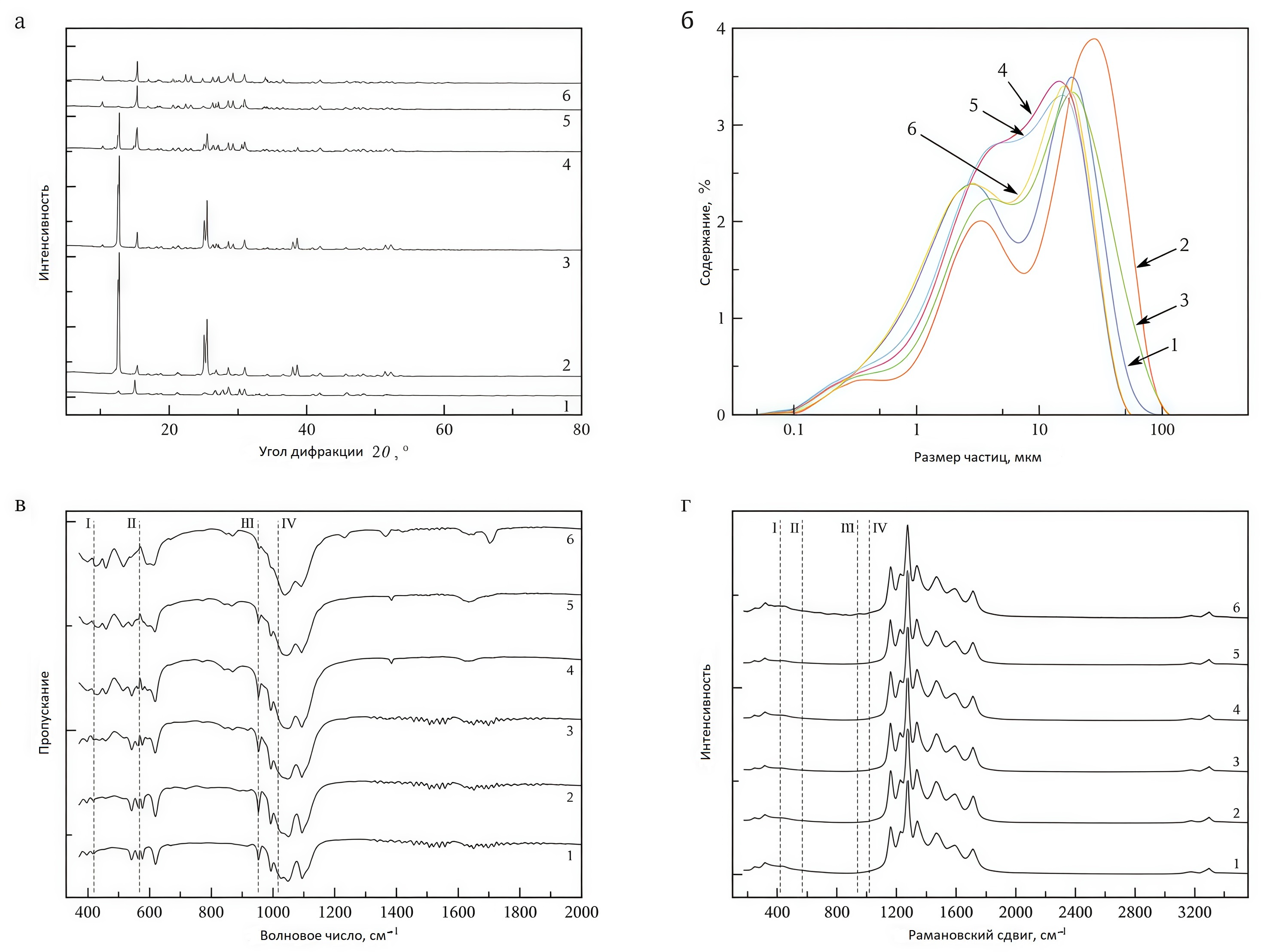

Рисунок 2 - Результаты: а – рентгенофазового анализа, б – гранулометрического анализа, в – ИК-спектроскопии, г – спектроскопии КРС частиц осадков, полученных из расплава на основе (NaCl–KCl) + SrCl2 + LaCl3 + UO2Cl2

Примечание:

в зависимости от мольного отношения PO43– : (Sr2+ + La3+ + UO22+): 1 – 0,36; 2 – 0,71; 3 – 1,06; 4 – 1,42; 5 – 2,13; 6 – 3,55

DOI:10.60797/IRJ.2025.160s.7.2

Как и в случае расплавов на основе NaCl–KCl, содержащих ионы Sr2+ + La3+ + UO22+, в расплаве со смесью хлоридов Ba2+ + La3+ + UO22+ для осаждения указанных катионов также требуется небольшой избыток фосфата натрия (табл. 2). Результаты гранулометрического анализа (рис. 3) также демонстрирует распределение частиц по размерам в диапазоне от 0,1 до 100 мкм. Однако в этом случае заметно влияние избытка реагента-осадителя на размер образующихся частиц. С увеличением МО происходит изменение профиля размера частиц со смещением пика от 10 мкм к 30 мкм.

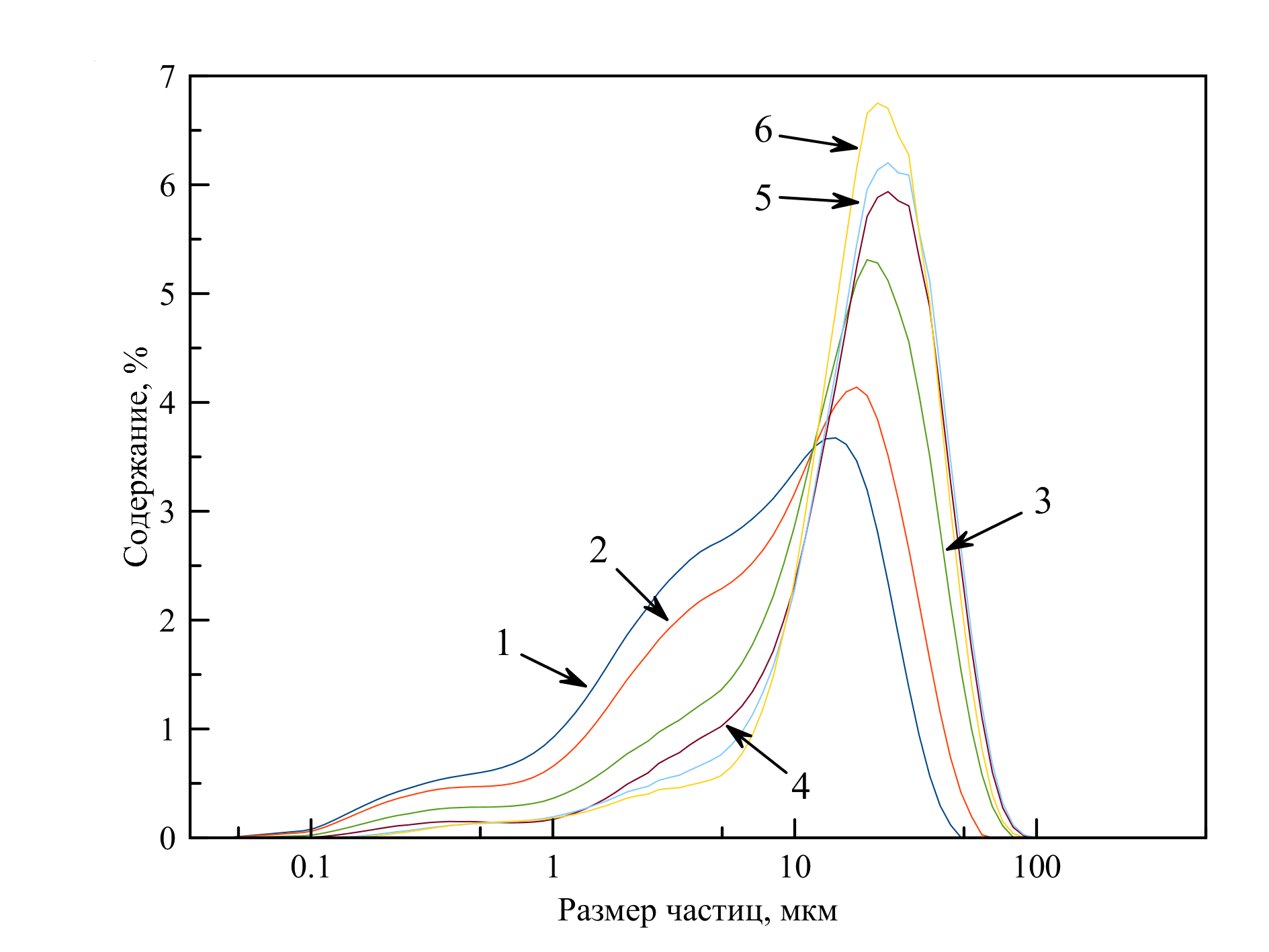

Рисунок 3 - Результаты гранулометрического анализа частиц осадков, полученных из расплава на основе NaCl–KCl

Примечание: в зависимости от мольного отношения PO43– : (Ba2+ + La3+ + UO22+): 1 – 0,30; 2 – 0,60; 3 – 0,90; 4 – 1,19; 5 – 1,78; 6 – 2,96

DOI:10.60797/IRJ.2025.160s.7.4

Осадки, полученные из расплавов на основе эвтектической смеси NaCl–KCl–CsCl, содержащих ионы лантана, уранила и стронция или бария, имеют иной фазовый и гранулометрический состав, что видно из рис. 4 и 5. На кривых распределения частиц по размеру наблюдается два пика с максимумами около 5 мкм и 30 мкм. При увеличении МО происходит образование фосфатов сложного состава (табл. 3 и 4).

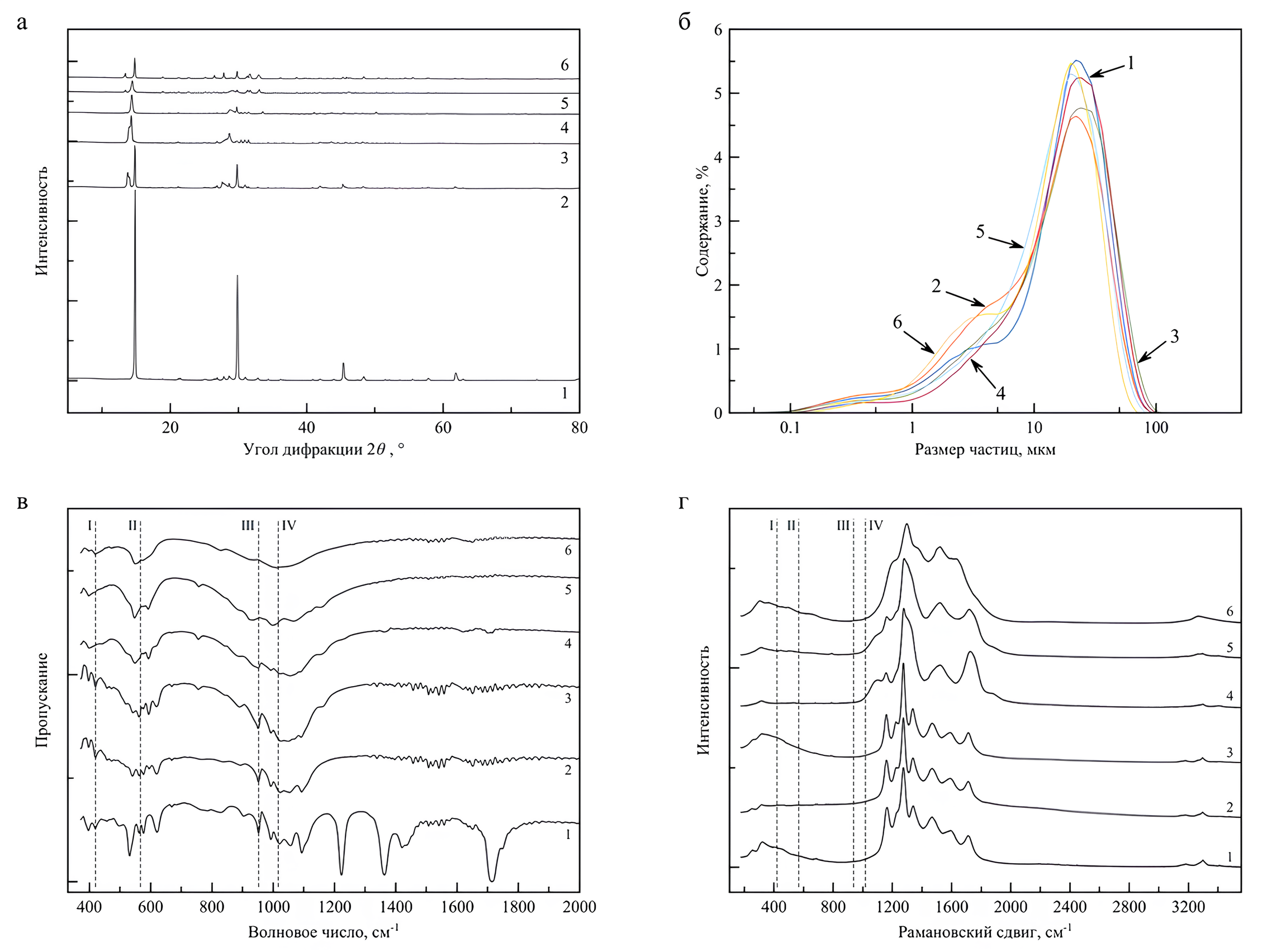

Рисунок 4 - Результаты: а – рентгенофазового анализа, б – гранулометрического анализа, в – ИК-спектроскопии, г – спектроскопии КРС частиц осадков, полученных из расплава (NaCl–KCl–CsCl) + SrCl2 + LaCl3 + UO2Cl2

Примечание: в зависимости от мольного отношения PO43– : (Sr2+ + La3+ + UO22+): 1 – 0,40; 2 – 0,78; 3 – 1,19; 4 – 1,57; 5 – 2,36; 6 – 3,92

DOI:10.60797/IRJ.2025.160s.7.6

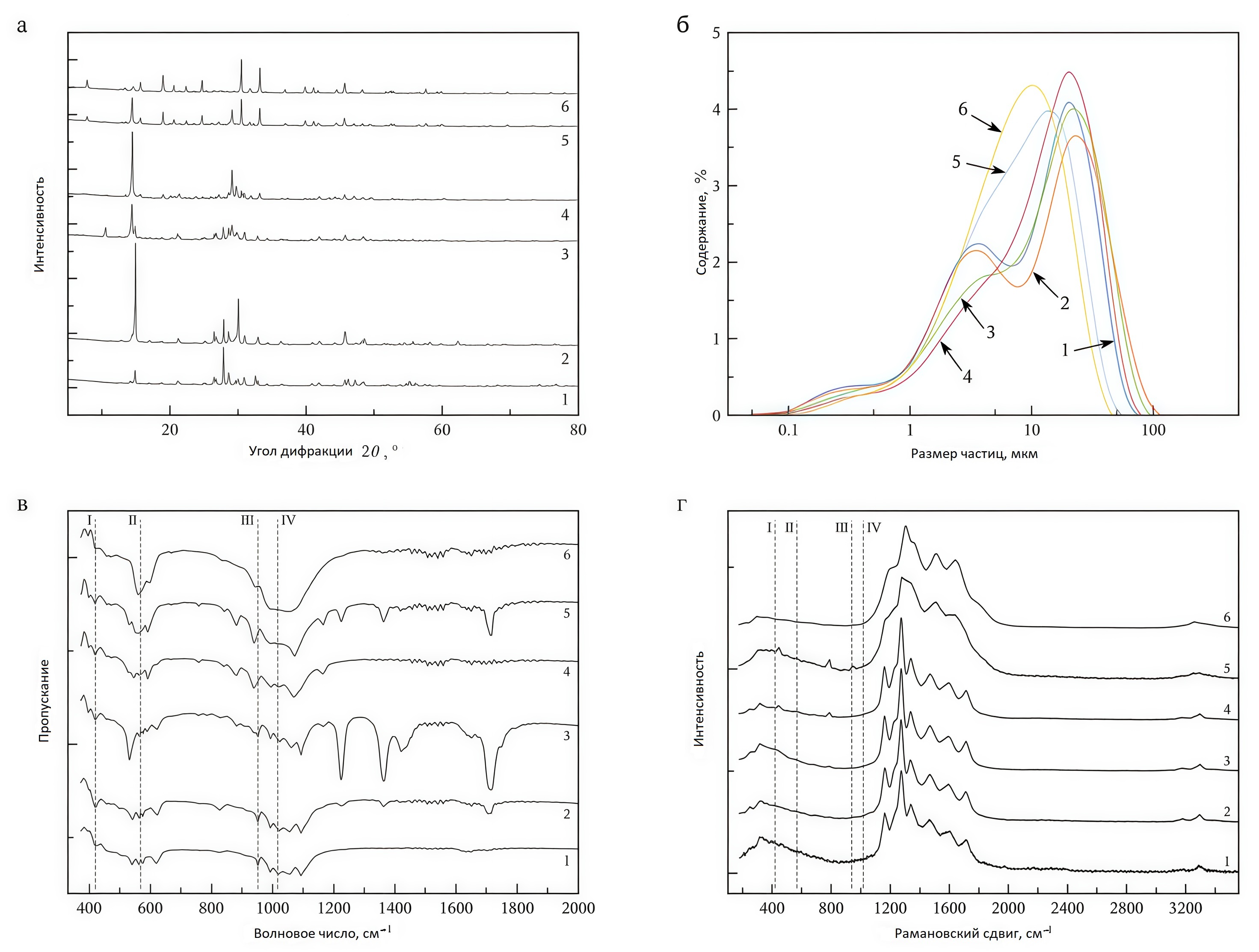

Рисунок 5 - Результаты: а – рентгенофазового анализа, б – гранулометрического анализа, в – ИК-спектроскопии, г – спектроскопии КРС частиц осадков, полученных из расплава (NaCl–KCl–CsCl) + ВаCl2 + LaCl3 + UO2Cl2

Примечание: в зависимости от мольного отношения PO43– : (Ba2+ + La3+ + UO22+): 1 – 0,31; 2 – 0,62; 3 – 0,94; 4 – 1,24; 5 – 1,86; 6 – 3,10

DOI:10.60797/IRJ.2025.160s.7.8

Частицы осадка, полученные из расплавов на основе LiCl–KCl, также имеют размеры в диапазоне от 0,1 до 100 мкм (рис. 6 и 7). Профили кривых распределения частиц имеют два максимума около 5 мкм и 10–30 мкм. При этом с увеличением МО происходит смещение пиков в область больших размеров.

В отличии от расплавов NaCl–KCl и NaCl–KCl–CsCl для очистки расплава от ионов Ba2+/Sr2+ + La3+ + UO22+ требуется значительный избыток реагента-осадителя (табл. 5 и 6). Полученные результаты показывают, что мольного отношения фосфата к осаждаемым металлам равного трём недостаточно для полного выведения урана, лантана и щёлочноземельных металлов из расплава.

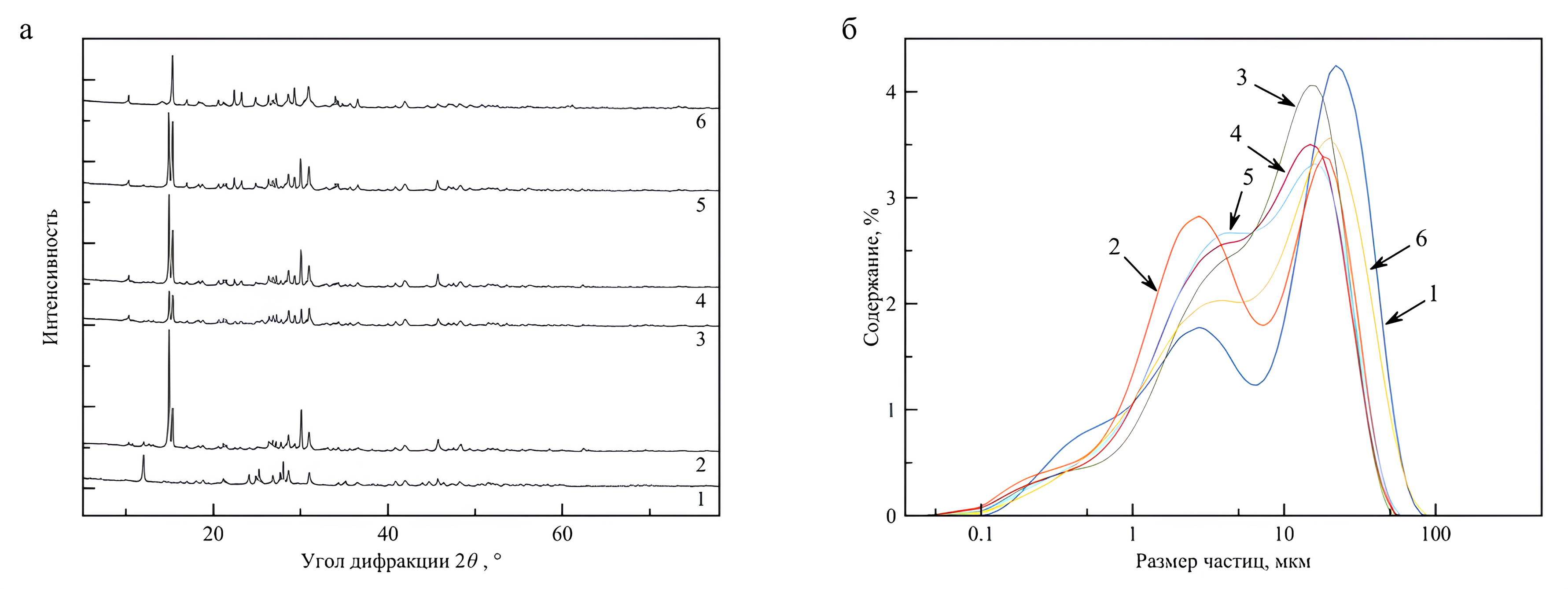

Рисунок 6 - Результаты: а – рентгенофазового анализа, б – гранулометрического анализа, полученных из расплава на основе LiCl–KCl

Примечание: в зависимости от мольного отношения PO43- : (Sr2+ + La3+ + UO22+): 1 – 0,36; 2 – 0,72; 3 – 1,07; 4 – 1,45; 5 – 2,14; 6 – 3,56

DOI:10.60797/IRJ.2025.160s.7.10

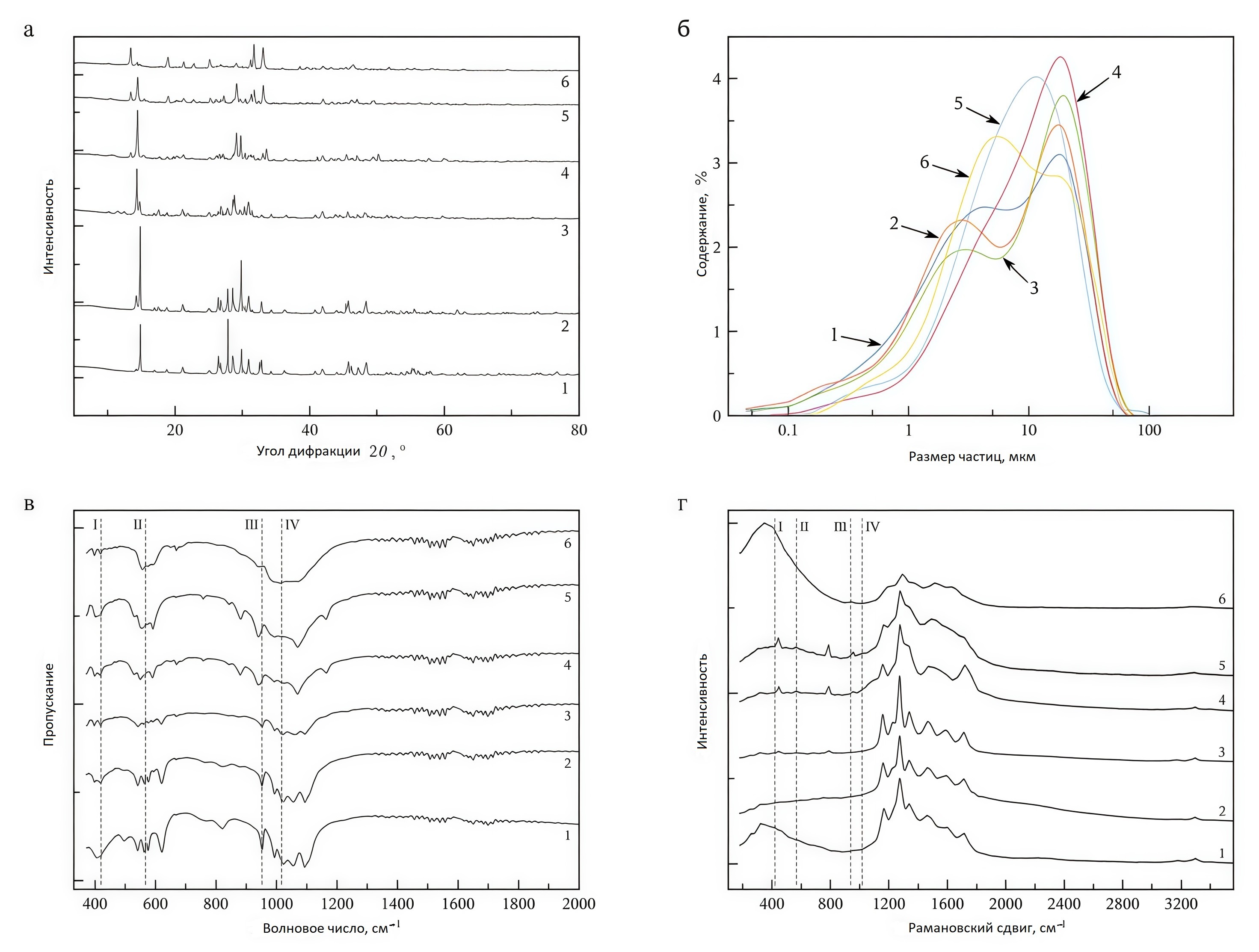

Рисунок 7 - Результаты: а – рентгенофазового анализа, б – гранулометрического анализа, в – ИК-спектроскопии, г – спектроскопии КРС частиц осадков, полученных из расплава на основе LiCl–KCl

Примечание: в зависимости от мольного отношения PO43- : (Ba2+ + La3+ + UO22+): 1 – 0,29; 2 – 0,60; 3 – 0,88; 4 – 1,15; 5 – 1,75; 6 – 2,93

DOI:10.60797/IRJ.2025.160s.7.12

Взаимодействие фосфата натрия с хлоридными расплавами, содержащими ионы уранила, лантана и стронция или бария приводит к образованию малорастворимых в хлоридном расплаве соединений. При низких значениях мольного отношения PO43– : (Ba2+/Sr2+ + La3+ + UO22+) реакция приводит к образованию простых фосфатов стронция, бария и лантана Mex(PO4)y. Уран образует уранаты натрия, щелочноземельных металлов или смешанные уранаты натрия и лантана. При высоких значениях мольного отношения фосфата к осаждаемым металлам образуются смешанные фосфаты сложного состава, за исключением расплавов на основе эвтектической смеси LiCl–KCl, в которых избыток фосфата связывается в малорастворимый фосфат лития, что препятствует образованию фаз сложных фосфатов.

Установлены значения МО, при которых достигается полное совместное осаждение щелочноземельных элементов, РЗЭ и урана (Sr2+/Ba2+ + La3+ + UO22+), из расплавов на основе NaCl–KCl, NaCl–KCl–CsCl и LiCl–KCl. Определён состав основных фаз образующихся при этом фосфатов.

Полученные данные о размерах частиц фосфатных осадков показывают, что в ходе реакции образуются частицы размером 0,1-100 мкм.
