ЭЛЕКТРОХИМИЧEСКОЕ ПОВЕДЕНИЕ UO2F2 В РАСПЛАВЕ ЭВТЕКТИЧЕСКОЙ СМЕСИ LiF-NaF-KF

Одной из главных задач современной атомной промышленности является эффективная переработка отработавшего ядерного топлива (ОЯТ), которое содержит значительное количество долгоживущих радиоактивных изотопов, включая минорные актиниды, такие как нептуний, америций и кюрий. Данные элементы могут быть выделены при переработке ОЯТ, однако их длительное хранение является сложной технической задачей. Одним из способов решения проблемы накопления долгоживущих нуклидов является их трансмутация в короткоживущие или стабильные. С этой целью могут быть использованы жидкосолевые реакторы (ЖСР). ЖСР обеспечивают возможность дожигания минорных актинидов, что не только уменьшает количество радиоактивных отходов, но и способствует более полному использованию ядерного топлива. Это создает возможность для замыкания топливного цикла, в котором ОЯТ перерабатывается, а его составные части используются для производства энергии, тем самым снижая негативное влияние на окружающую среду.

Ключевым аспектом разработки ЖСР является выбор оптимального состава расплава, в котором будут растворены делящиеся материалы. Наиболее известные фторидные расплавы для таких целей: FLiBe (смесь фторидов лития и бериллия) и FLiNaK (эвтектическая смесь фторидов лития, натрия и калия). FLiBe традиционно рассматривается как основа топлива ЖСР благодаря хорошим ядерно-физическим и теплофизическим характеристикам. Однако в последние годы всё больше внимания уделяется альтернативному составу — FLiNaK, который обладает рядом преимуществ, включая более низкую температуру плавления (~454°C против ~550°C у FLiBe), меньшую вязкость, большую доступность компонентов и отсутствие в составе соединений токсичного бериллия

Уран является основным делящимся материалом в ядерном топливе. В топливе ЖСР уран присутствует в виде фторидов низших степеней окисления (+3 и +4). В присутствии кислородных или оксидных примесей часть урана в расплаве может быть окислена до высшей степени окисления и присутствовать в форме ионов уранила. В работе

Электрохимическое поведение ионов уранила исследовано как в хлоридных

Двухступенчатое восстановление иона уранила было подтверждено и во фторидных электролитах. В работе

Анализ литературных данных показывает, что исследование электрохимических свойств уранил-иона в расплавах на основе фторидов металлов носит фрагментарный характер. В связи с этим актуальным являлось проведение более детального изучения электрохимического поведения уранил-иона в расплаве FLiNaK, который представляет практический интерес.

В эксперименте в качестве растворителя использовали эвтектическую смесь фторидов лития, натрия и калия (массовое соотношение LiF:NaF:KF = 29:12:59). Для электрохимических измерений применяли потенциостат/гальваностат AUTOLAB PGSTAT 12/30/302. Эксперименты проводили в трёхэлектродных ячейках. Рабочий электрод представлял собой вольфрамовый стержень диаметром 1,7 мм, площадь поверхности которого рассчитывали после каждого эксперимента, учитывая глубину погружения. Другой вольфрамовый стержень использовали в качестве квазиэлектрода сравнения, противоэлектродом служил стержень из стеклоуглерода. Исследуемый расплав, содержащий ионы уранила, получали растворением навесок UO2F2 в соли-растворителе. Фторид уранила готовили по реакции триоксида урана с HF. Полученный продукт представлял мелкокристаллическое гигроскопичное вещество лимонно-жёлтого цвета. Рентгенофазовый анализ показал присутствие только фазы UO2F2, рис. 1.

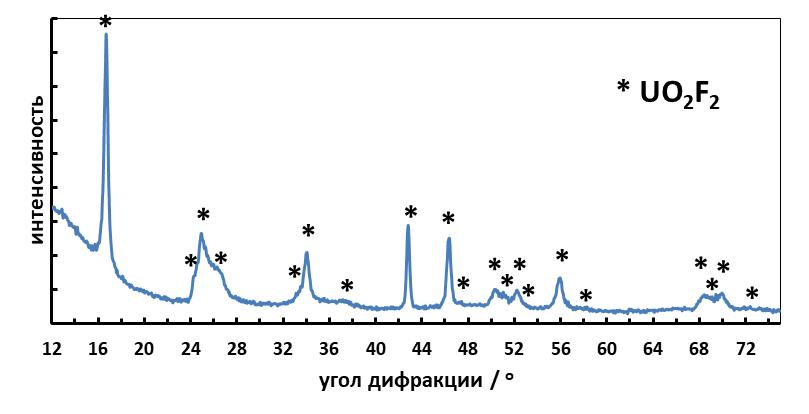

Рисунок 1 - Рентгенограмма фторида уранила, использованного для приготовления электролита

DOI:10.60797/IRJ.2025.160s.6.1

Контейнером для расплава служил стеклоуглеродный тигель, который находился в герметичной кварцевой ячейке. Электроды заранее закрепляли в резиновой пробке, чтобы избежать их смещения во время эксперимента. После сборки ячейку вакуумировали, помещали в печь, разогретую до рабочей температуры, и выдерживали до полного расплавления соли. Затем ячейку заполняли аргоном (чистота > 99,995%) и начинали измерения. Температуру контролировали термопарой, установленной снаружи тигля, но в плотном контакте с его стенкой на уровне середины расплава. По окончании измерений отбирали пробу расплава для определения содержания урана.

В предварительной серии экспериментов был исследован хлоридный электролит, содержащий ионы уранила. На циклических вольтамперограммах, зарегистрированных в расплаве NaCl–KCl–UO2Cl2, присутствуют два катодных и два связанных с ними анодных пика, рис. 2. Катодные процессы соответствуют последовательному восстановлению ионов U(VI) до U(V) и ионов U(V) до UО2. Соответствующие Им соответствуют процессы анодного окисления UО2 до U(V) и U(V) до U(VI).

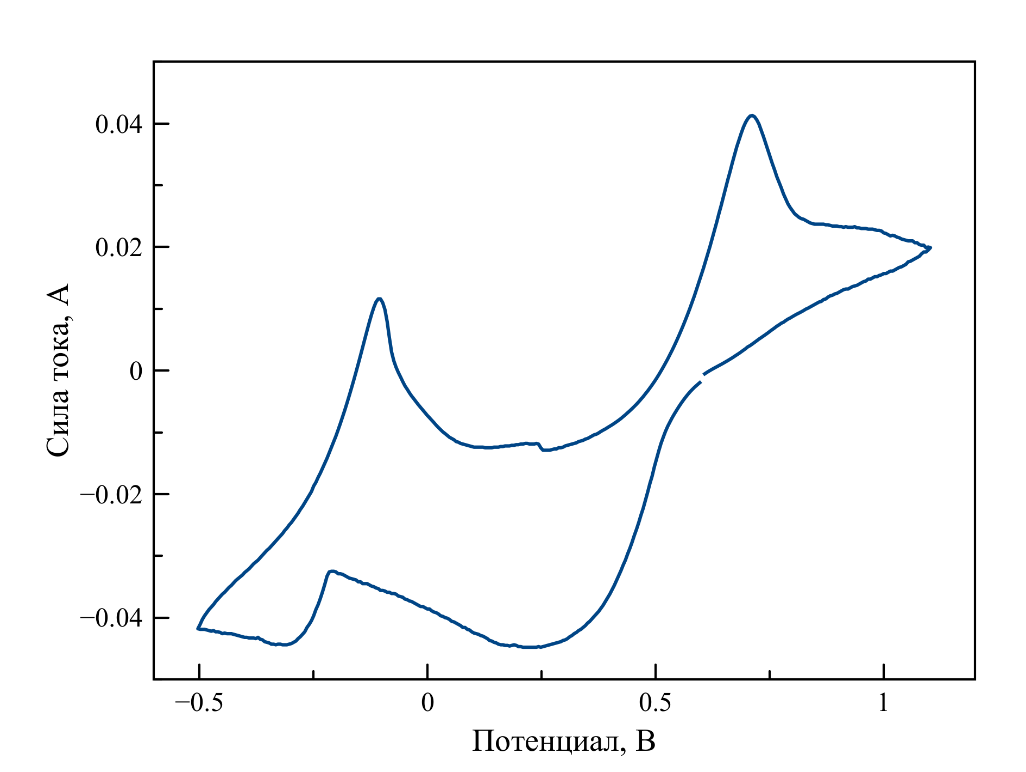

Рисунок 2 - Циклическая вольтамперограмма, зарегистрированная в расплаве NaCl–KCl–UO2Cl2 при 750оС под атмосферой аргона

Примечание: [U] = 0,79 мас.%; скорость поляризации рабочего электрода 0,1 В/с; потенциалы приведены относительно хлоридсеребряного электрода (Ag/AgCl, 1 мол.% в NaCl–2CsCl)

DOI:10.60797/IRJ.2025.160s.6.2

Во фторидных средах для исследования использовали методы циклической и квадратно-волновой вольтамперометрии, а также хронопотенциометрии. На рис. 3 представлены циклические вольтамперограммы, зарегистрированные в расплаве LiF–NaF–KF–UO2F2. На вольтамперограммах присутствует один катодный пик, соответствующий, вероятнее всего, процессу восстановления UO22+ → UO2. Число электронов (n), принимающих участие в электродной реакции, где восстановленная форма нерастворима, может быть рассчитано, исходя из формулы (1).

где ЕСР – потенциал пика катодного процесса, В;

ЕСР/2 – потенциал полупика катодного процесса, В;

R – универсальная газовая постоянная, 8,314 Дж/(моль·К);

Т – абсолютная температура, К;

F – постоянная Фарадея, 96485 Кл/моль.

Рассчитанное по данной зависимости число электронов, принимающих участие в процессе восстановления, составило около двух.

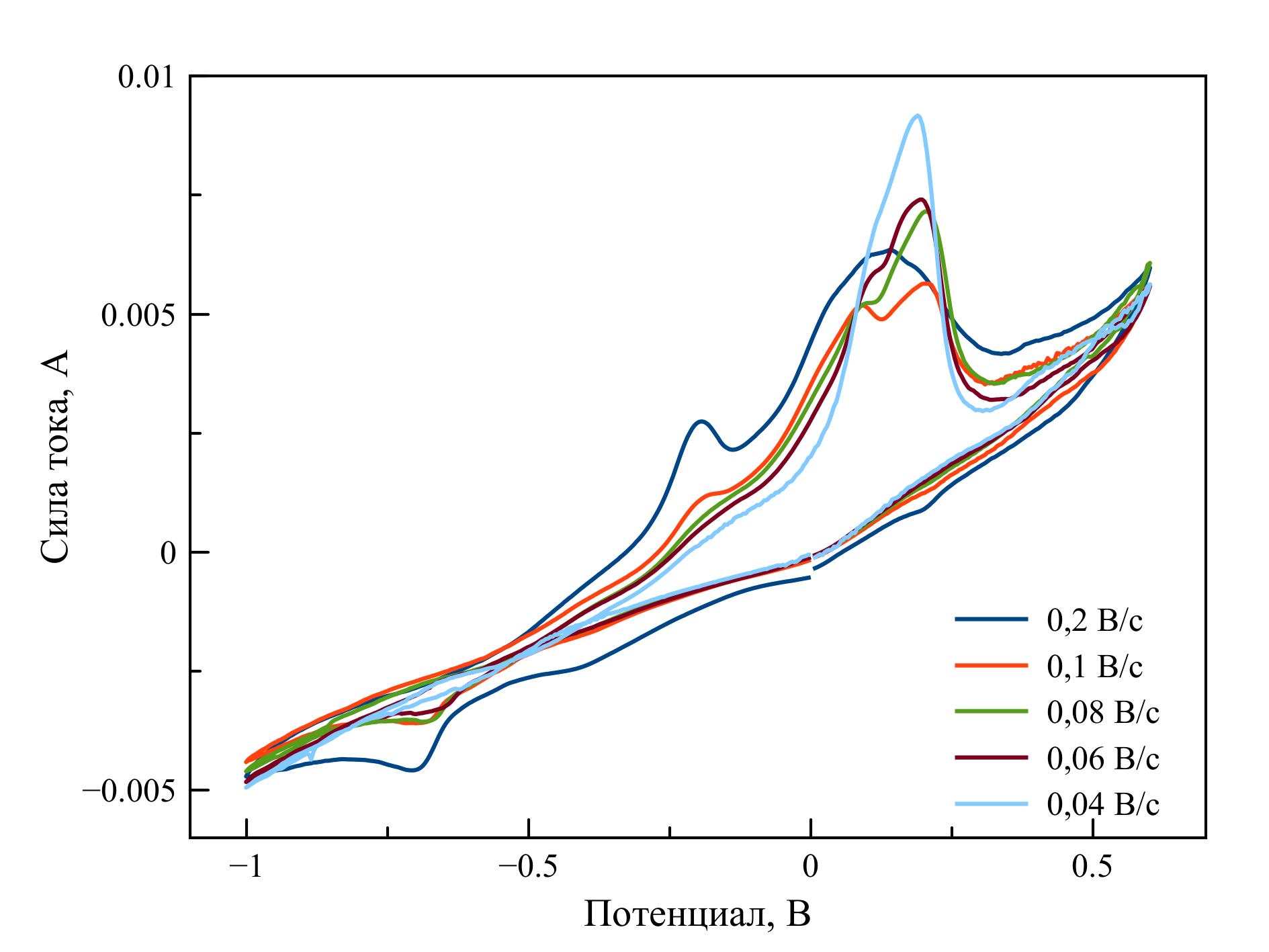

Рисунок 3 - Циклические вольтамперограммы, зарегистрированные в расплаве LiF–NaF–KF–UO2F2

Примечание: при 588oC, [U] = 0,88 мас. %. и разных скоростях поляризации рабочего электрода

DOI:10.60797/IRJ.2025.160s.6.3

На анодной ветви вольтамепрограмм присутствуют два близкорасположенных пика, рис. 4 (a). Для детального анализа протекающих процессов провели разложение соответствующей части анодной кривой на индивидуальные компоненты, рис. 4 (б).

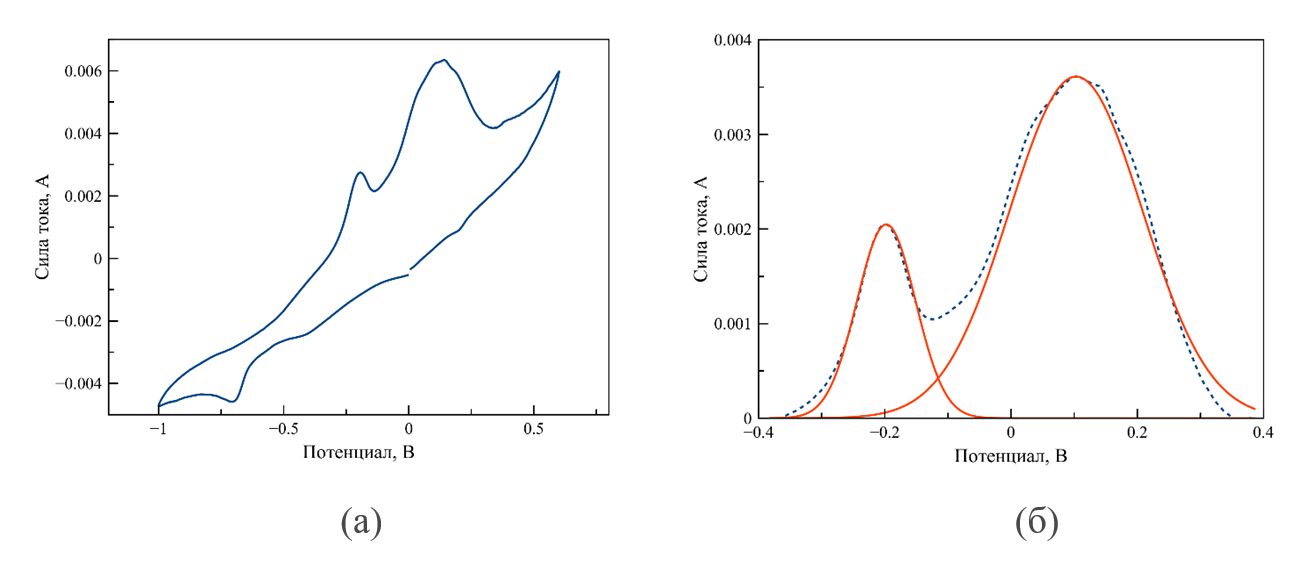

Рисунок 4 - Пример циклической вольтамперограммы, зарегистрированной в расплаве LiF–NaF–KF–UO2F2 при 588oC, [U] = 0,88 мас. % при скорости поляризации рабочего электрода 0,2 В/с (а) и разложение анодной части вольтамперограммы на индивидуальные компоненты (б)

DOI:10.60797/IRJ.2025.160s.6.4

Два анодных пика вероятнее всего связаны с двухступенчатым окислением диоксида урана UO2 → UO2+ → UO22+. Для верификации сделанных предположений было рассчитано число электронов, участвующих в каждой стадии окисления. Для реакции UO2 → UO2+ использовали формулу (1), число электронов составило примерно один. Для процесса с участием растворимых форм число электронов, рассчитанное по формуле (2), также составило около один:

Использование квазиэлектрода не позволяет проводить непосредственное сравнение значений электродных и окислительно-восстановительных потенциалов, измеренных в различных фторидных электролитах, но на рис. 5 катодная волна около –0,6 В хорошо согласуется с катодной волной на циклической вольтамперограмме и соответствует процессу UO22+ → UO2. Число электронов, принимающих участие в реакции, рассчитывали по формуле (3):

где W1/2 – полуширина пика, R;

T и F – как указано ранее.

Рассчитанное по формуле число электронов для катодного процесса составило два, что согласуется с результатами анализа циклических вольтамперограмм и подтверждает одностадийное двухэлектронное восстановление ионов уранила.

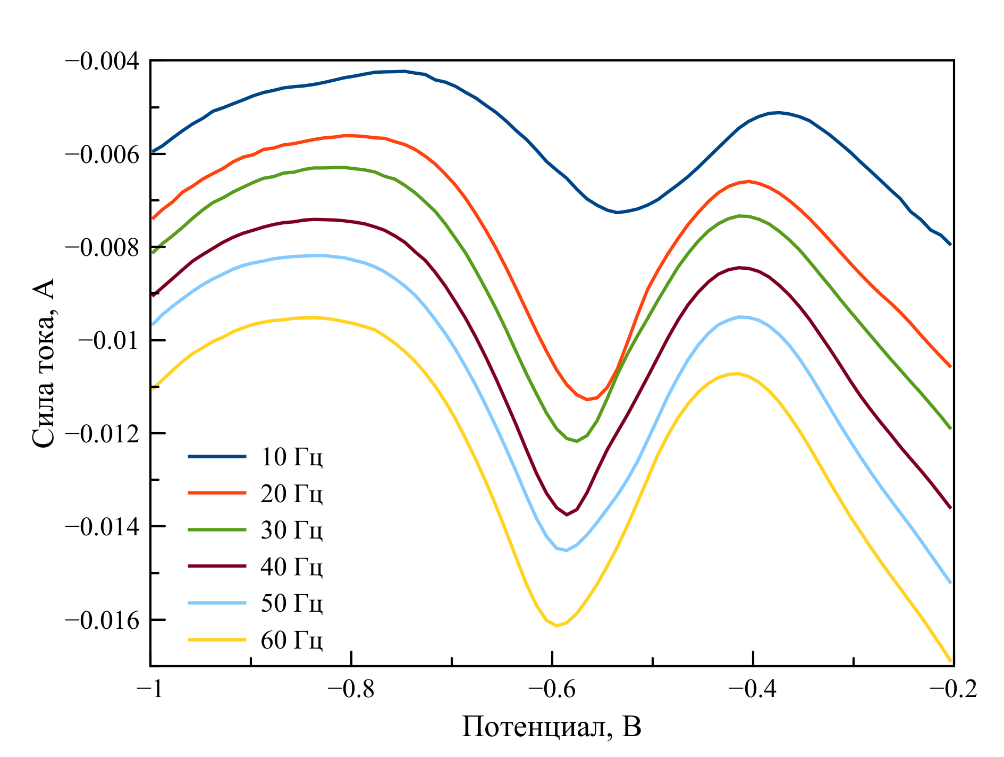

Рисунок 5 - Квадратно-волновые вольтамперограммы, зарегистрированные в расплаве LiF–NaF–KF–UO2F2

Примечание: при 588oC, [U] = 0,88 мас. % и разных частотах сканирования

DOI:10.60797/IRJ.2025.160s.6.5

Анализ циклических вольтамперограмм (рис. 6) показал, что значения потенциалов катодного и анодного пиков практически не зависят от скорости поляризации рабочего электрода. Это указывает на обратимость процесса выделения UO2 и его окисления. Чем контролируется наблюдаемый процесс, скоростью массопереноса или электрохимической реакции, установить не удалось.

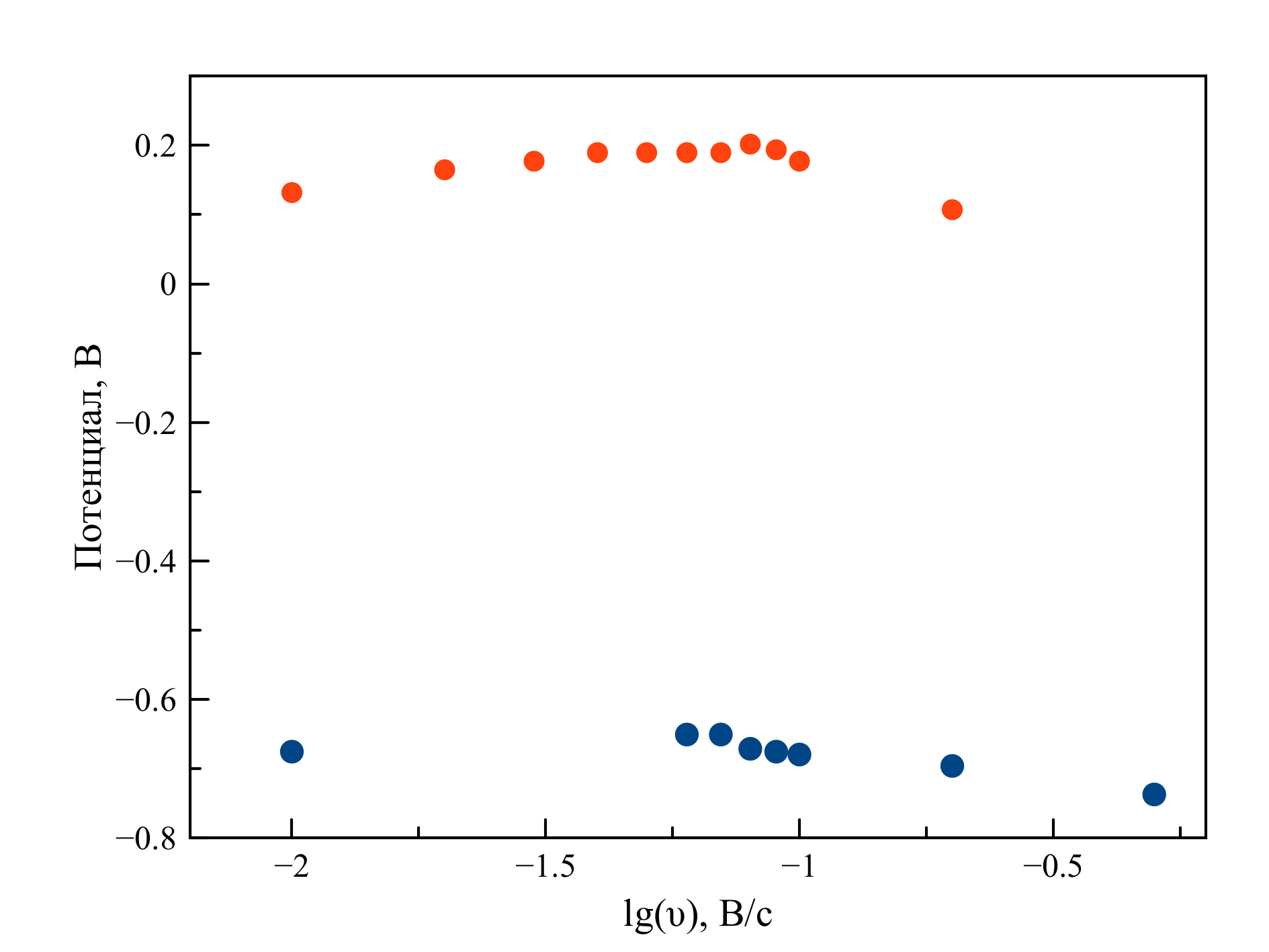

Рисунок 6 - Зависимость потенциалов катодного и анодного пиков от логарифма скорости поляризации рабочего электрода на циклических вольтамперограммах, зарегистрированных в расплаве LiF–NaF–KF–UO2F2

Примечание: при 588oC, [U] = 0,88 мас. %

DOI:10.60797/IRJ.2025.160s.6.6

Увеличение концентрации фторида уранила в расплаве привело к изменению профиля циклических вольтамперограмм. На рис. 7 представлен пример вольтамперограммы, зарегистрированной в расплаве, содержащем 1,77 мас. % урана. На вольтамперограммах также присутствует один явно выраженный катодный пик и два анодных пика. Сравнение рис. 3 и 7 показывает, что увеличение концентрации фторида уранила привело к разрешению анодных пиков между собой.

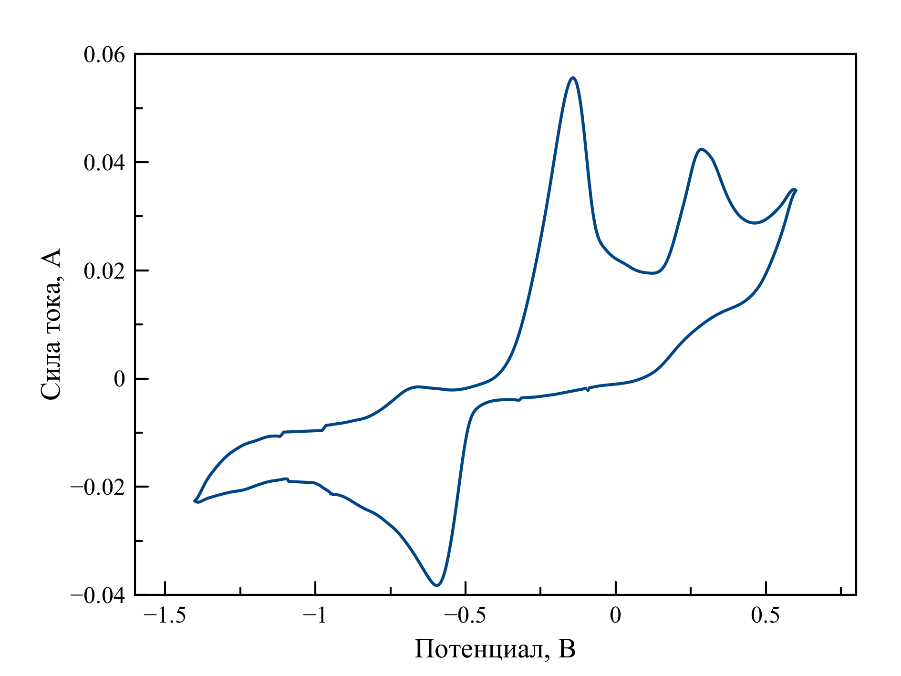

Рисунок 7 - Циклическая вольтамперограмма, зарегистрированная в расплаве LiF–NaF–KF–UO2F2

Примечание: при 573oC, [U] = 1,77 мас. %, скорость поляризации рабочего электрода 0,1 В/с

DOI:10.60797/IRJ.2025.160s.6.7

С результатами циклической и квадратно-волновой вольтамперометрии хорошо согласуются данные, полученные в ходе изучения поляризации вольфрамового катода в расплаве LiF–NaF–KF–UO2F2. Пример поляризационной кривой представлен на рис. 8. На поляризационной кривой имеется два явно выраженных участка — при потенциале около –0,6 В, соответствующий восстановлению ионов уранила UO22+ → UO2, и при потенциалах ниже –2 В, соответствующий выделению щелочного металла.

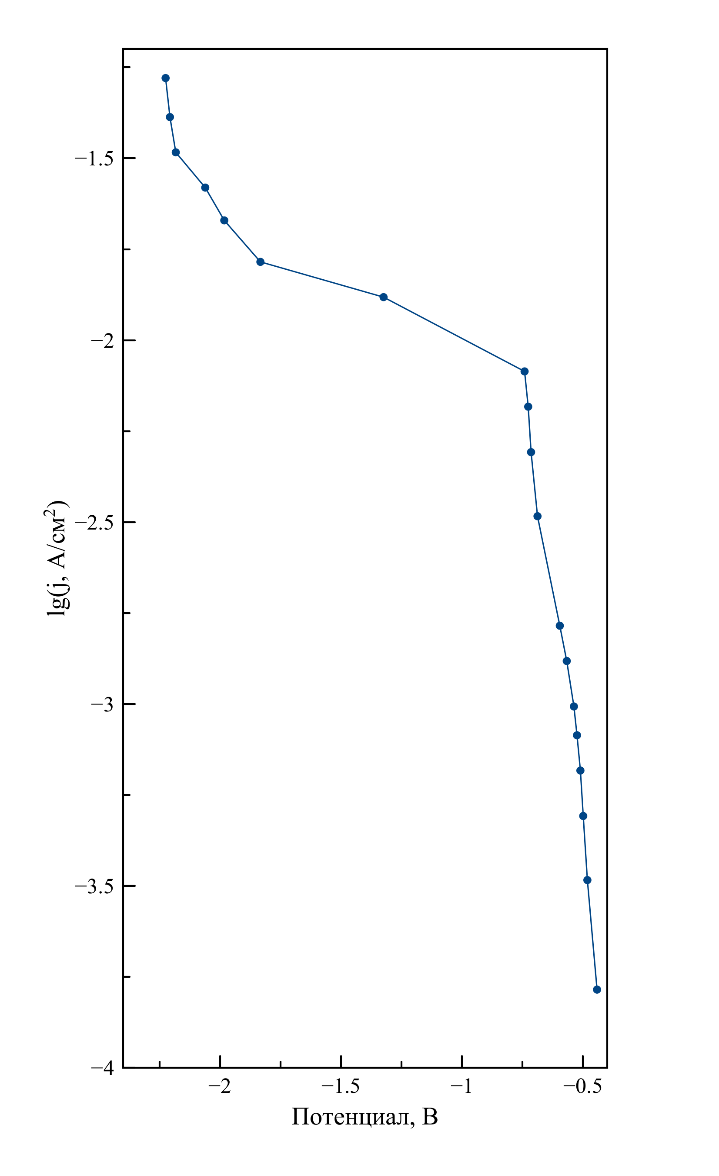

Рисунок 8 - Поляризация вольфрамового катода в расплаве LiF–NaF–KF–UO2F2

Примечание: при 584оС, [U] = 1,59 мас. %

DOI:10.60797/IRJ.2025.160s.6.8

На рис. 9 представлены циклические вольтамперограммы, зарегистрированные в расплаве при концентрации урана 2,99 мас. %. При таком содержании фторида уранила на катодной части вольтамперограмм наблюдается два катодных пика, которые можно отнести к двухстадийному восстановлению ионов уранила UO22+ → UO2+ → UO2. Число электронов, рассчитанное для первого пика по уравнению (2) и для второго пика по уравнению (1), в каждом случае составило около одного, что подтверждает отнесение катодных пиков к двум последовательным электрохимическим реакциям: перезаряду U(VI) → U(V) и восстановлению U(V) → U(IV). На анодной кривой пик около –0,1 В согласуется с ранее сделанными результатами и расчетами, вероятнее всего соответствует перезаряду UO2 → UO2+. Природа пика около 0,4 В требует дальнейшего исследования. Рассчитанное число электронов для этого пика составило около двух. По форме данный пик соответствует процессу растворения твёрдой фазы. Возможно, он соответствует растворению диоксида урана по двухэлектронной схеме, либо является суперпозицией двух близкорасположенных пиков, накладывающихся друг на друга.

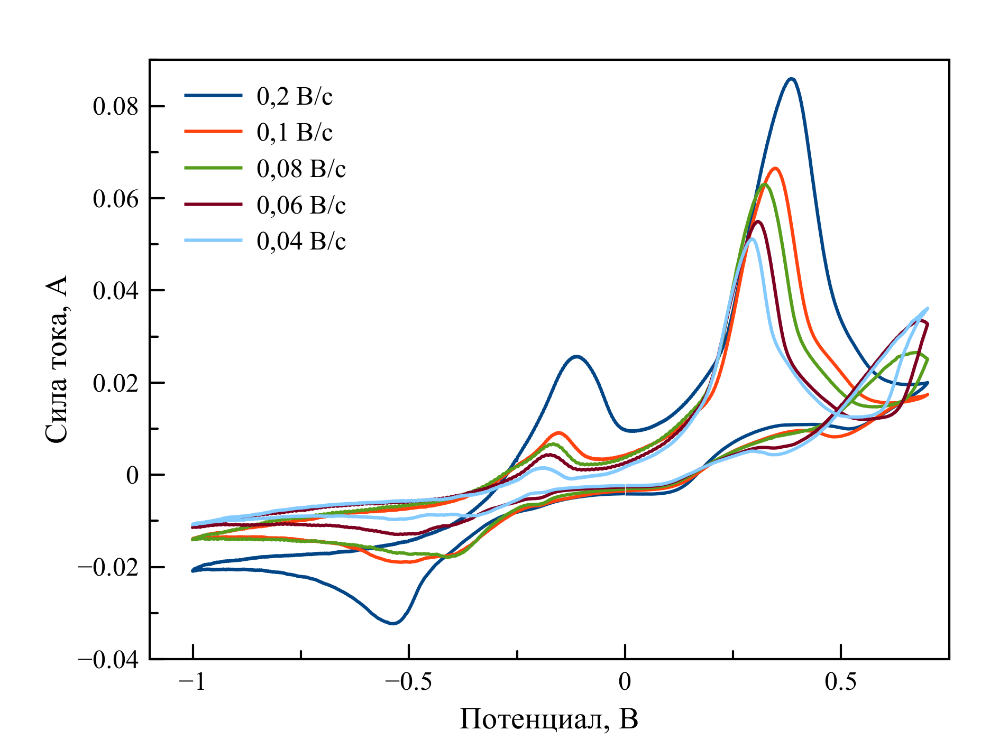

Рисунок 9 - Циклические вольтамперограммы, зарегистрированные в расплаве LiF–NaF–KF–UO2F2

Примечание: при 570oC, [U] = 2,99 мас. %; скорости поляризации рабочего электрода приведены на графике

DOI:10.60797/IRJ.2025.160s.6.9

В работе было исследовано поведение уранил-ионов в расплаве на основе тройной эвтектической смеси фторидов лития, натрия и калия. На основании анализа результатов циклической вольтамперометрии показано, что при малом содержании фторида уранила происходит одностадийное восстановление U(VI) → U(IV) с образованием диоксида урана и двухстадийное окисление U(IV) → U(V) → U(VI), сделаны выводы об обратимости процесса. При увеличении концентрации урана в расплаве фиксируются две последовательные стадии катодного восстановления UO22+ → UO2+ → UO2. Механизм анодного растворения диоксида урана в этих условиях требует дальнейшего исследования.
